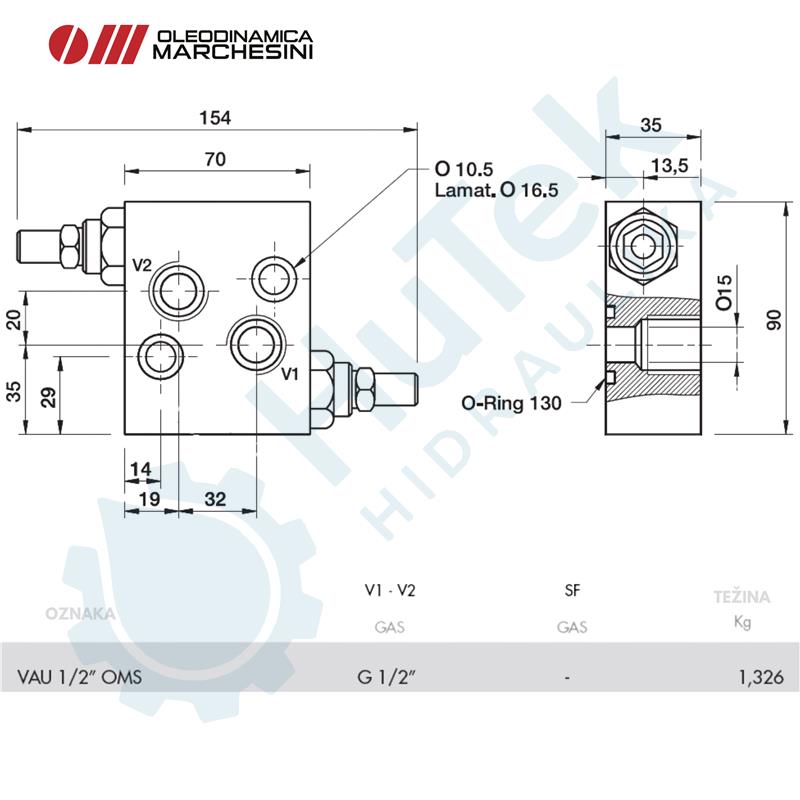

PRELJEVNI VENTIL G1/2" ZA "MS"
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Raspon tlaka: 30-180 bar.
Kako spojiti:
Ventil spojite izravno na motor i spojite priključke "V1" i "V2" na napajanje.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.
Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Kako spojiti:
Spojite priključak tlačnog voda sa priključkom „P“ na ventilu, a priključak oznake „T“ na ventilu spojiti u povrat. Priključak „P“ je dvosmjeran. Ventil s priključkom od 1“ dolazi sa dva prolazna priključka. Koristi se samo jedan, drugi začepiti. Priključak "M" je za manometar.
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje u jednom smjeru. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti bilo kakvu kavitaciju cilindra. Ovaj ventil je idealan kada obični kočioni ventili ne rade ispravno jer nisu osjetljivi na povratni tlak. Također omogućuju da tlak sustava pomiče više cilindra u seriju.
Kako spojiti:
Spojite "V1" i "V2" na dovod, "C1" na stranu slobodnog protoka cilindra, a "C2" na stranu cilindra na kojoj želite blokirati protok. Cijevna ugradnja.
