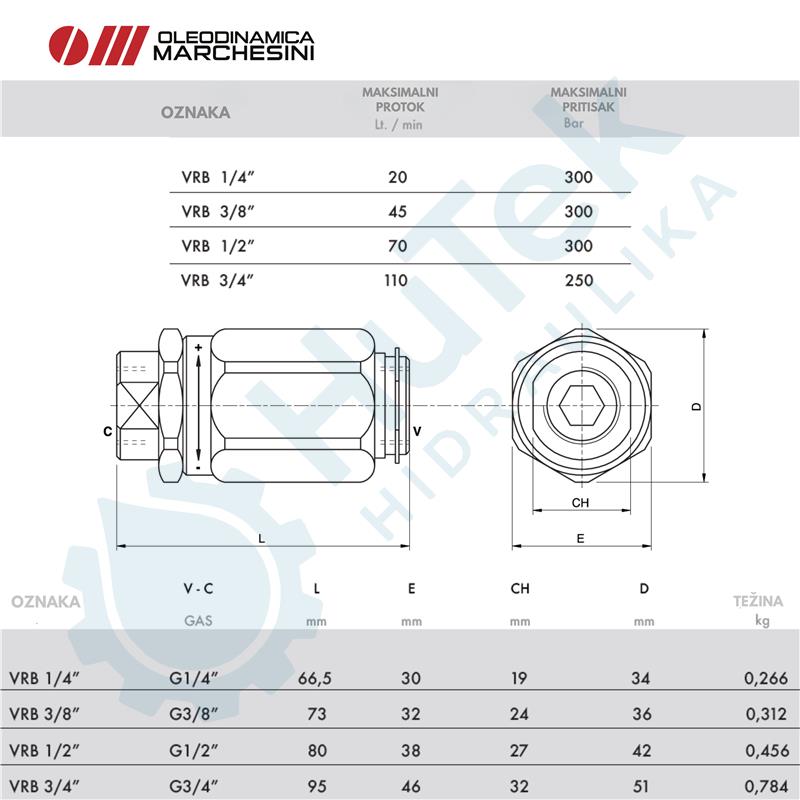

PRIGUŠNI LINIJSKI VENTIL
Funkcija ventila:
Ovi ventili se koriste za kontrolu brzine aktuatora u oba smjera.
Kako spojiti:
Spojite "V" na dovodni tok, a "C" na aktuator koji se kontrolira.
Podešavanje protoka vrši se okretanjem spojnice: okretanje u smjeru kazaljke na satu povećava protok i obrnuto. Nakon što je protok podešen, zategnite sigurnosnu maticu kako biste zadržali željenu postavku u slučaju vibracija.
Slični proizvodi
Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.
Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.
Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.
Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U funkciji zadržavanja cilindra u položaju. Prikladni su za montažu na cilindre stabilizatora: zatvaranje ručnog zapornog ventila, nakon spuštanja stabilizatora, spriječilo bi bilo kakve potencijalne slučajne pokrete.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
