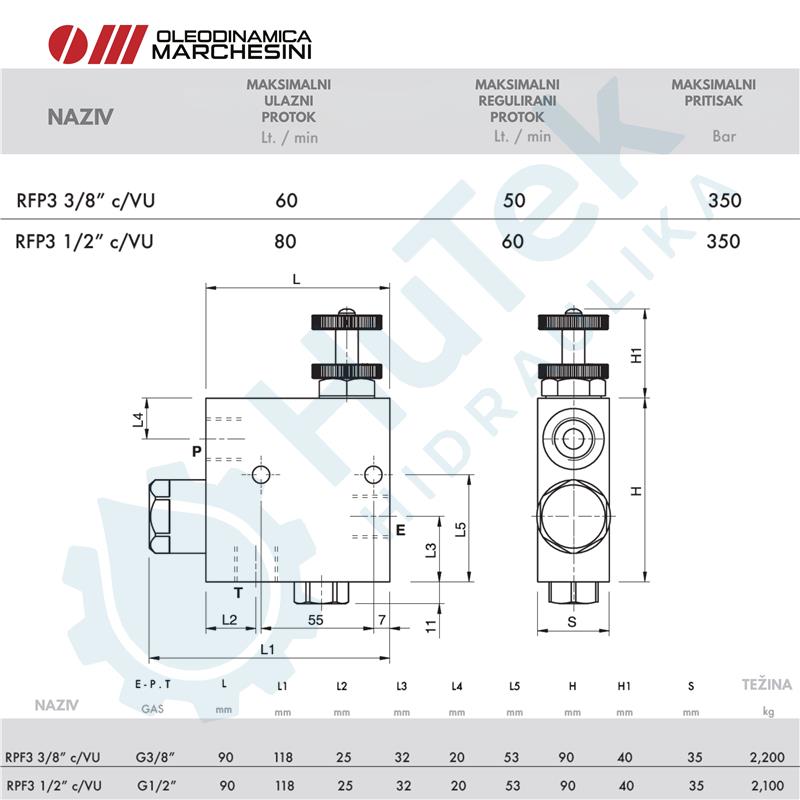

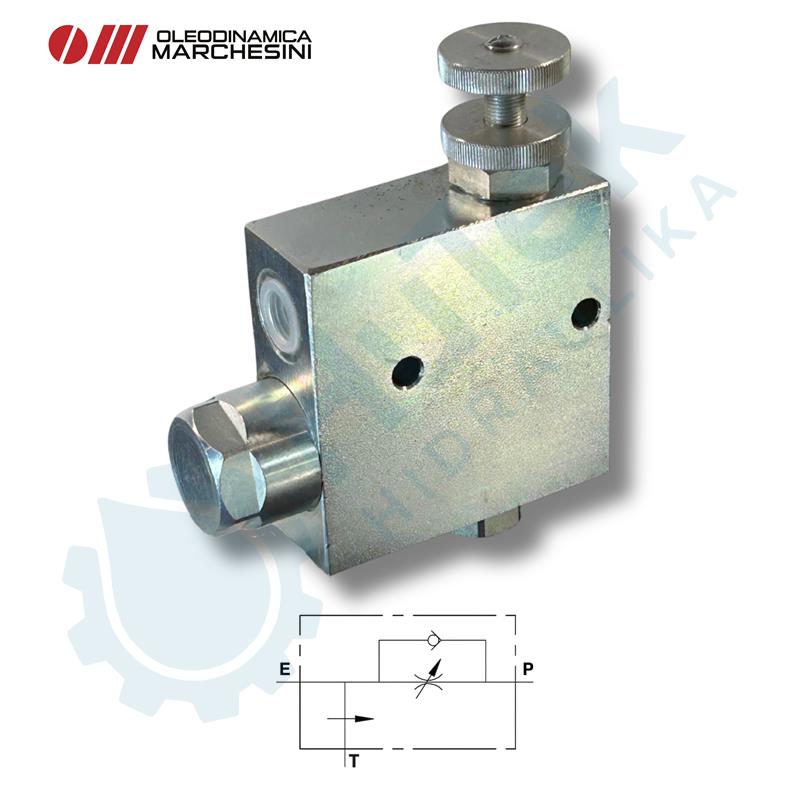

JEDNOSMJERNI REGULATOR PROTOKA G3/8"
Funkcija ventila:
Ovaj ventil omogućuje održavanje protoka P konstantnim na postavljenoj postavci, neovisno o tlaku ili ulaznom protoku. Višak protoka se ispušta u T (spremnik).
Kako spojiti:
Spojite E na dovod, a P na cilindar ili na vod hidrauličkog kruga gdje je potrebna regulacija protoka. Spojite T na rezervoar. Za podešavanje postavke protoka okrenite ručni gumb nakon otpuštanja matice za zaključavanje.
Slični proizvodi
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Kako spojiti:
Spojite "V1" i "V2" na protok tlaka ili na cilindar/hidraulički motor. Obrnuto za preostale priključke "V1" i "V2". Preporučuje se montaža blizu cilindra kako bi se izbjegli padovi tlaka i postigao bržu reakciju.
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U funkciji zadržavanja cilindra u položaju. Prikladni su za montažu na cilindre stabilizatora: zatvaranje ručnog zapornog ventila, nakon spuštanja stabilizatora, spriječilo bi bilo kakve potencijalne slučajne pokrete.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u suprotnom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u obrnutom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, "VRFU 90°" mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
