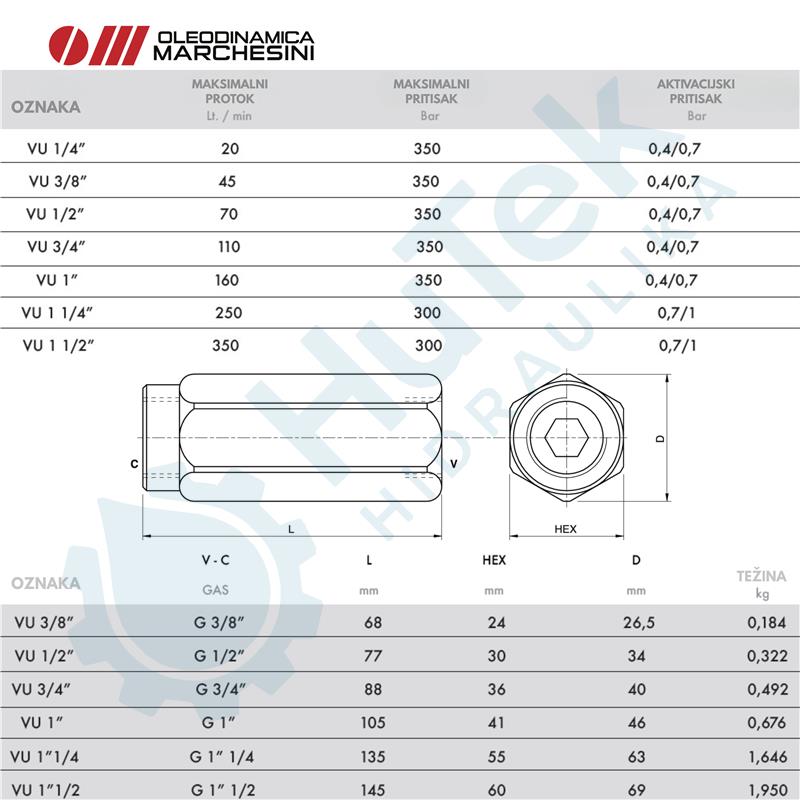

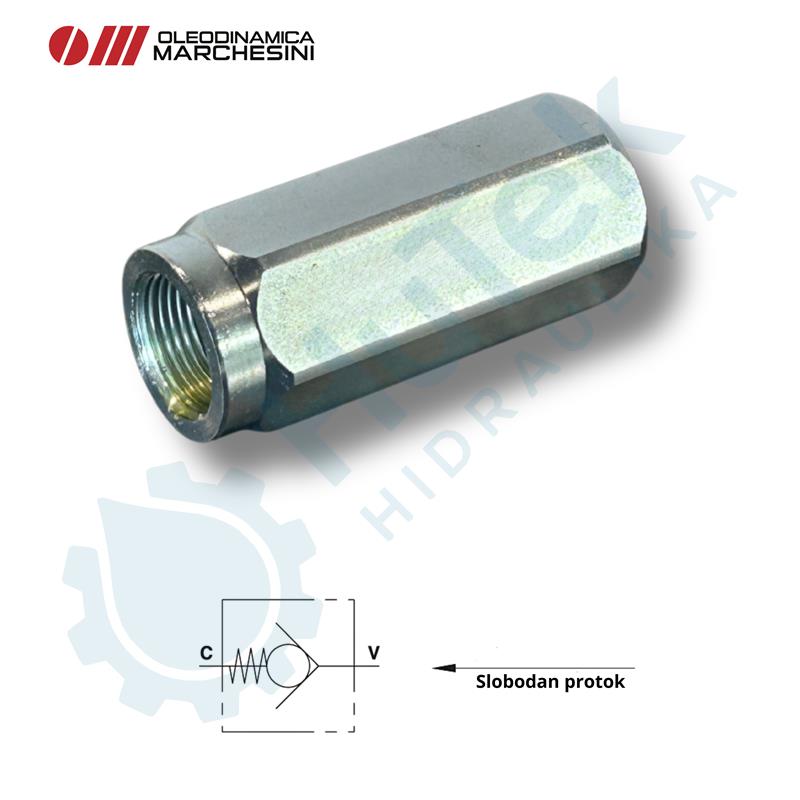

NEPOVRATNI VENTIL

Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.

Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.

Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.

Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.

Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.

Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.

Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.

Kako spojiti:
Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su zatvoreni (zatvoreni centar).
