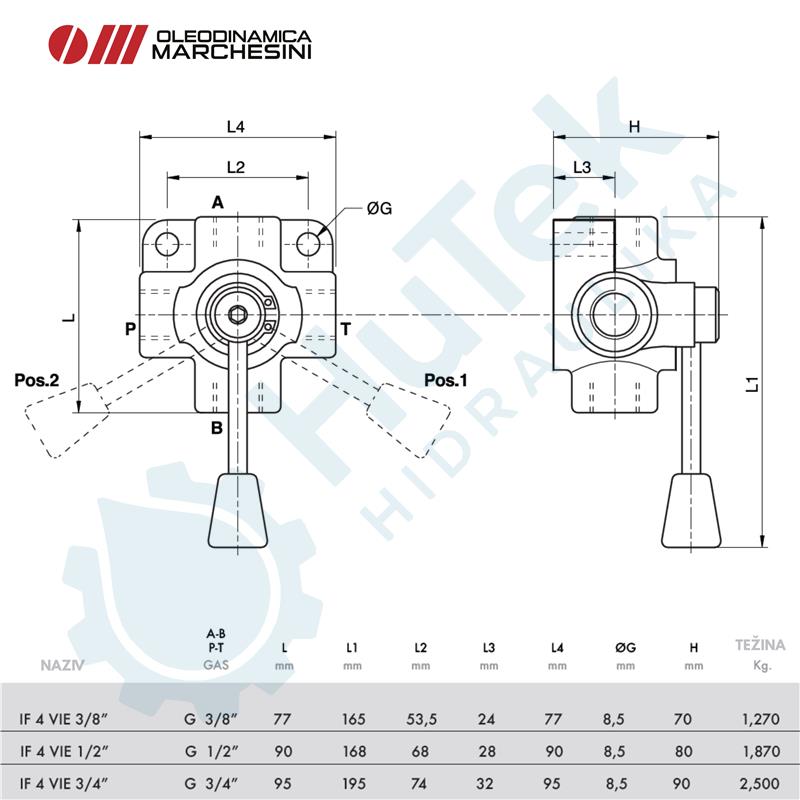

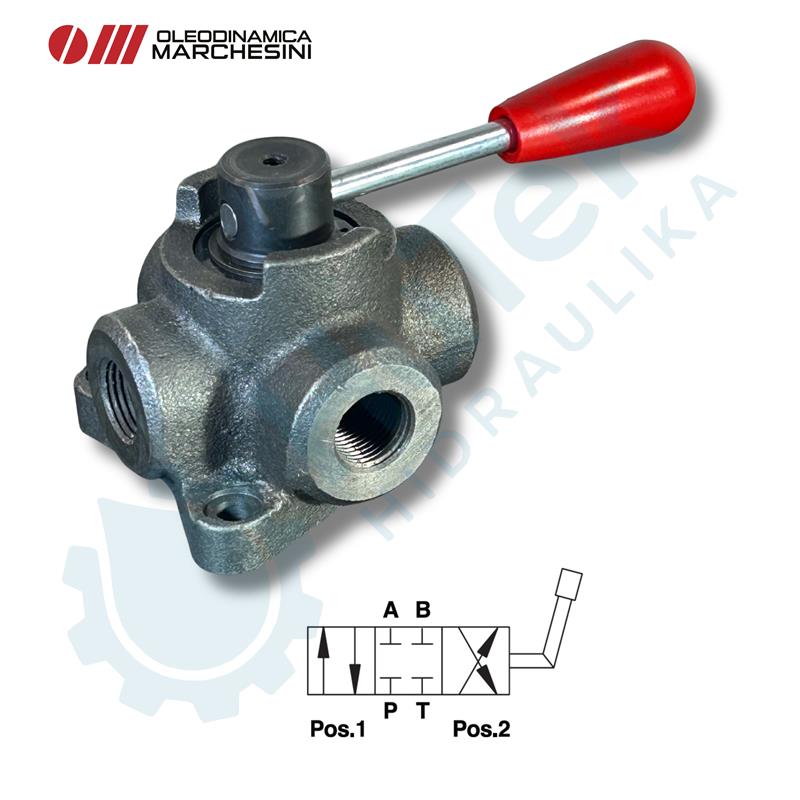

ČETVEROPUTI VENTIL "ZATVORENI CENTAR"
Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.
Kako spojiti:
Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su zatvoreni (zatvoreni centar).
Slični proizvodi
Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.
Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
Funkcija ventila:
Nepovratni ventili omogućuju slobodan protok u jednom smjeru i blokiraju protok u obrnutom smjeru, koristeći se za održavanje tlaka u hidrauličkom sustavu.
Kako spojiti:
Spojite "V" na dovod, a "C" na funkciju. Protok je slobodan od "V" do "C", a blokiran u obrnutom smjeru.
Funkcija ventila:
Ovi ventili se koriste za kontrolu brzine aktuatora u oba smjera.
Kako spojiti:
Spojite "V" na dovodni tok, a "C" na aktuator koji se kontrolira.
Podešavanje protoka vrši se okretanjem spojnice: okretanje u smjeru kazaljke na satu povećava protok i obrnuto. Nakon što je protok podešen, zategnite sigurnosnu maticu kako biste zadržali željenu postavku u slučaju vibracija.
Funkcija ventila:
Redoslijedni ventil koristi se za napajanje 2 cilindra u redoslijedu: osigurava protok u sekundarni sustav kada funkcija primarnog kruga dostigne postavku tlaka. Povratni protok je slobodan. Idealan je za krugove s niskim tlakom na sekundarnom aktuatoru jer se tlakovi zbrajaju.
Kako spojiti:
Spojite “C“ na cilindar, a “V“ na dovod. Za instalaciju na dva cilindra slijedite upute za montažu prikazane u aplikacijskom krugu.
