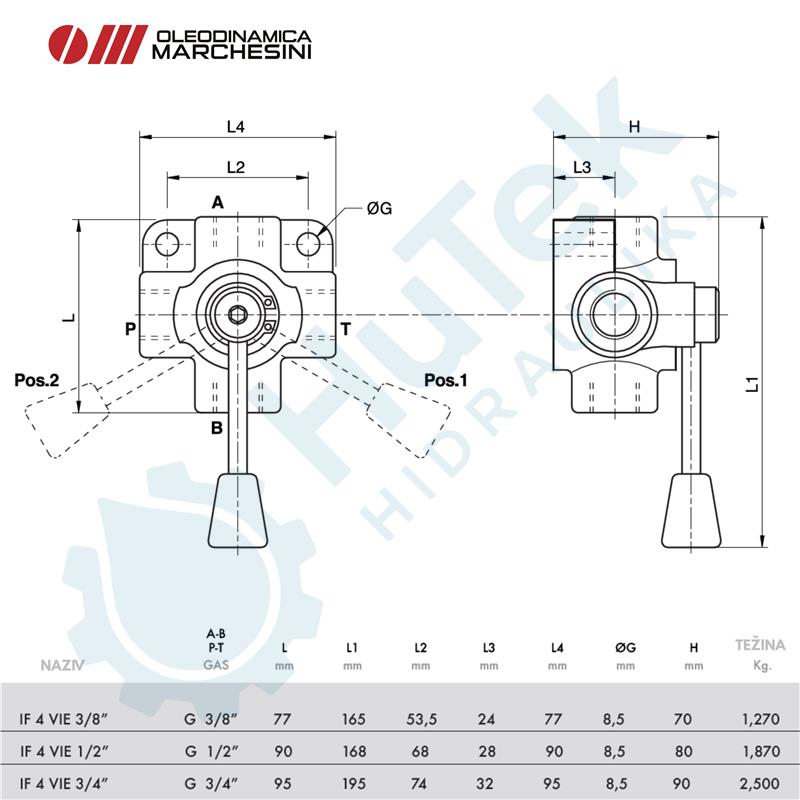

ČETVEROPUTI VENTIL "OTVORENI CENTAR"
Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.
Kako spojiti:
Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su otvoreni (otvoreni centar).
Slični proizvodi
Funkcija ventila:
Ovaj ventil omogućuje održavanje protoka "P" konstantnim na potrebnoj postavci, neovisno o tlaku ili ulaznom protoku. Višak protoka se ispušta u "T" (rezervoar).
Kako spojiti:
Spojite ""E na dovod, a "P" na cilindar ili na vod hidrauličkog kruga gdje je potrebna regulacija protoka. Spojite "T" na spremnik. Za podešavanje postavke protoka okrenite ručni gumb nakon otpuštanja matice za zaključavanje.
Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.
Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Kako spojiti:
Spojite "V1" i "V2" na protok tlaka ili na cilindar/hidraulički motor. Obrnuto za preostale priključke "V1" i "V2". Preporučuje se montaža blizu cilindra kako bi se izbjegli padovi tlaka i postigao bržu reakciju.
Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.
Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.
