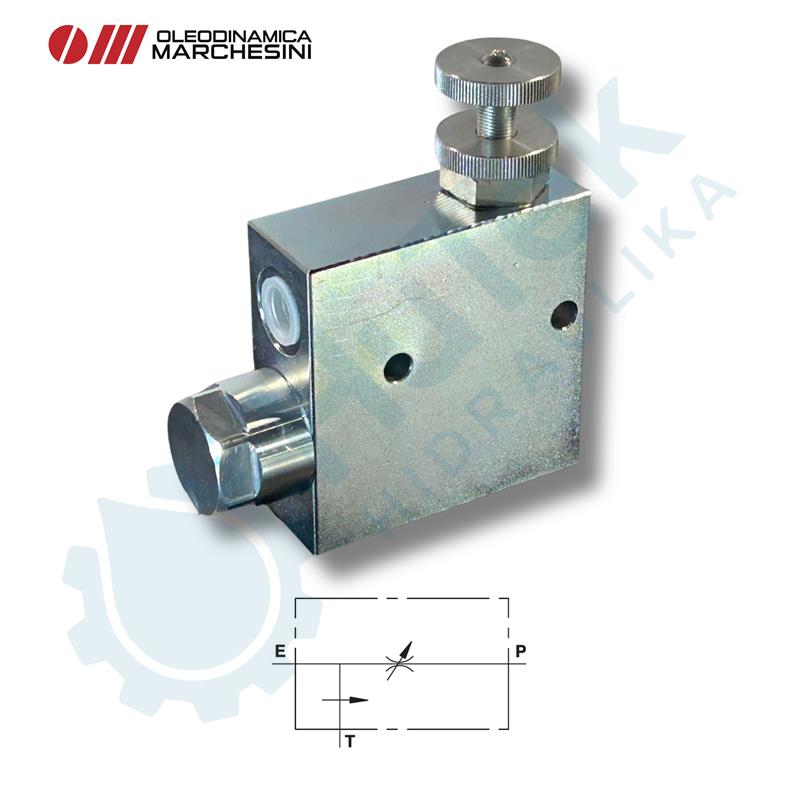

TROGRANI REGULATOR PROTOKA ZA U'TANK'

Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.

Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.

Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.

Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.

Funkcija ventila:
Ovi ventili se koriste za preusmjeravanje ulaznog protoka prema 2 alternativna priključka (L shema).
Maksimalni radni tlak: 500 bar.

Kako spojiti:
Spojite P na protok tlaka, "A" i "B" na priključke kruga na koje se protok treba preusmjeriti.

Funkcija ventila:
Nepovratni ventili omogućuju slobodan protok u jednom smjeru i blokiraju protok u obrnutom smjeru, koristeći se za održavanje tlaka u hidrauličkom sustavu.

Kako spojiti:
Spojite "V" na dovod, a "C" na funkciju. Protok je slobodan od "V" do "C", a blokiran u obrnutom smjeru.
