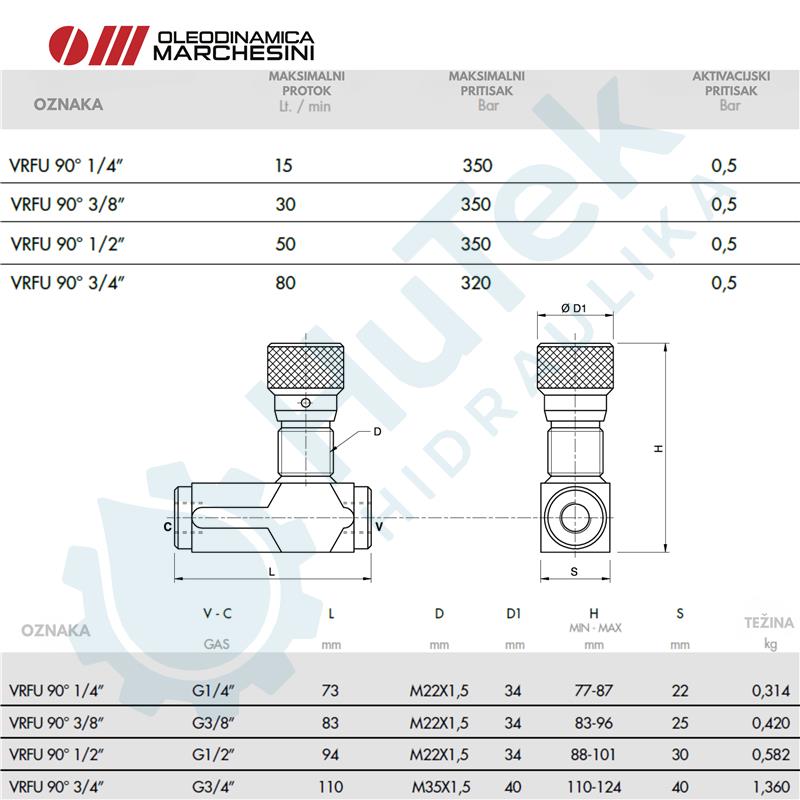

PRIGUŠNO NEPOVRATNI VENTIL 90°
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u suprotnom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u obrnutom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, "VRFU 90°" mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u obrnutom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u suprotnom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, VRFU 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Kako spojiti:
Spojite "V1" i "V2" na protok tlaka ili na cilindar/hidraulički motor. Obrnuto za preostale priključke "V1" i "V2". Preporučuje se montaža blizu cilindra kako bi se izbjegli padovi tlaka i postigao bržu reakciju.
Funkcija ventila:
Redoslijedni ventil koristi se za napajanje 2 cilindra u redoslijedu: osigurava protok u sekundarni sustav kada funkcija primarnog kruga dostigne postavku tlaka. Povratni protok je slobodan. Idealan je za krugove s niskim tlakom na sekundarnom aktuatoru jer se tlakovi zbrajaju.
Kako spojiti:
Spojite “C“ na cilindar, a “V“ na dovod. Za instalaciju na dva cilindra slijedite upute za montažu prikazane u aplikacijskom krugu.
