TROPUTI VENTIL G3/8" "ZATVORENI CENTAR"

Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.

Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.

Funkcija ventila:
Ovaj ventil omogućuje održavanje protoka P konstantnim na postavljenoj postavci, neovisno o tlaku ili ulaznom protoku. Višak protoka se ispušta u T (spremnik).

Kako spojiti:
Spojite E na dovod, a P na cilindar ili na vod hidrauličkog kruga gdje je potrebna regulacija protoka. Spojite T na rezervoar. Za podešavanje postavke protoka okrenite ručni gumb nakon otpuštanja matice za zaključavanje.

Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.

Kako spojiti:

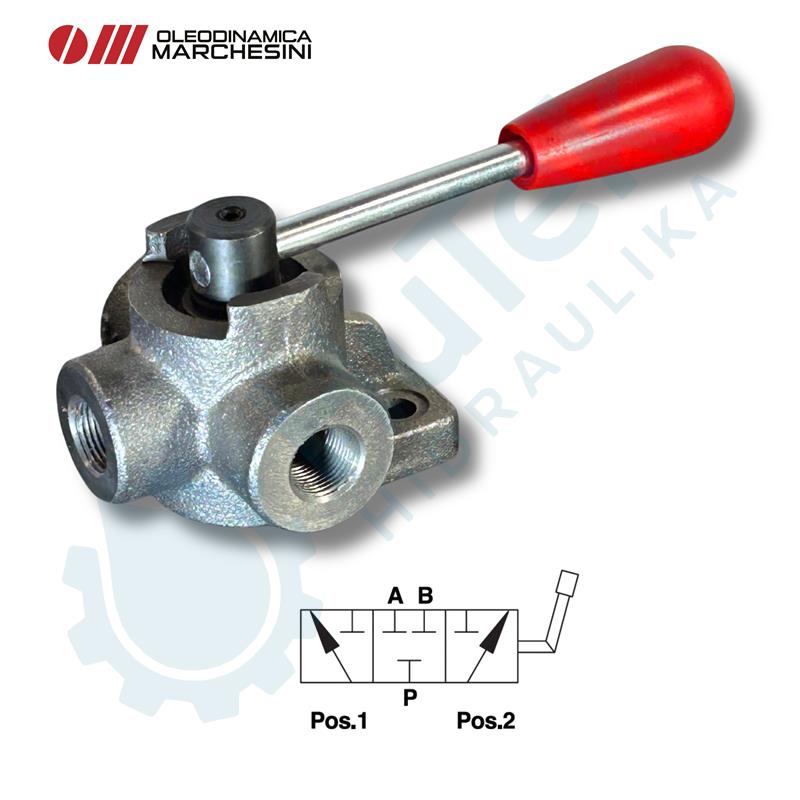

Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su zatvoreni (zatvoreni centar).

Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.

Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.
