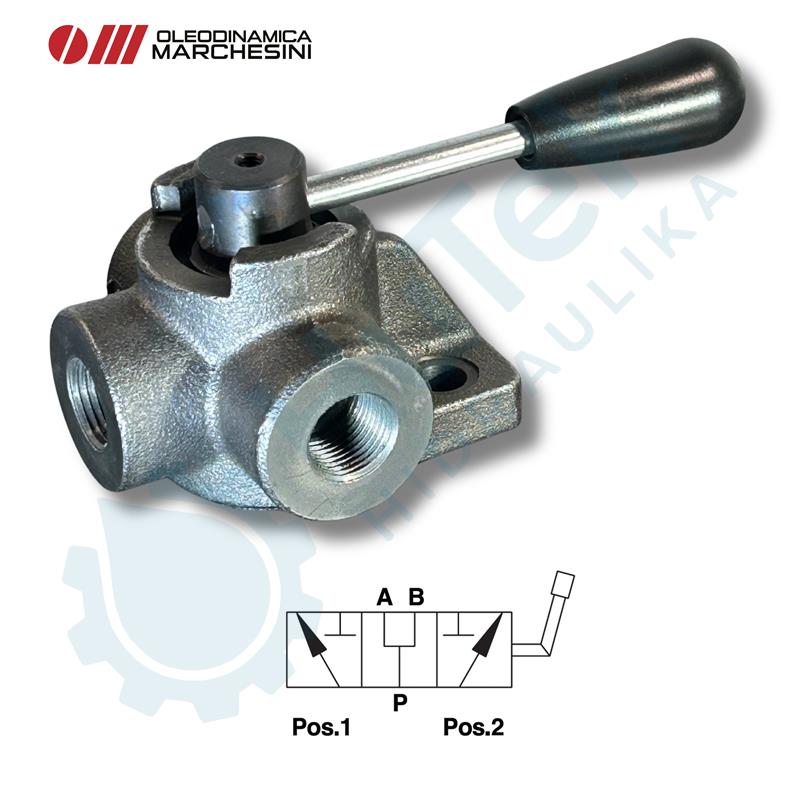

TROPUTI VENTIL

Funkcija ventila:
Troputi ventili koriste se za preusmjeravanje protoka prema dva različita izlaza.
Maksimalni radni tlak: 500 bar.

Kako spojiti:
Spojite "P" na dovod, "A" i "B" na priključke hidrauličkog kruga na koje se protok treba preusmjeriti. Protok usmjeravate okretanjem ručice.

Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.

Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.

Funkcija ventila:
Ovi ventili se koriste za kontrolu brzine aktuatora u oba smjera.

Kako spojiti:
Spojite "V" na dovodni tok, a "C" na aktuator koji se kontrolira.
Podešavanje protoka vrši se okretanjem spojnice: okretanje u smjeru kazaljke na satu povećava protok i obrnuto. Nakon što je protok podešen, zategnite sigurnosnu maticu kako biste zadržali željenu postavku u slučaju vibracija.

Funkcija ventila:
Ovaj ventil se koristi za otvaranje ulaza u hidraulički krug (ventil je normalno zatvoren). Ventil se otvara povlačenjem ili guranjem sajle.

Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug. Kada se sajla pokreće, protok je slobodan u oba smjera. Kada se sajla ne pokreće, protok je blokiran.
