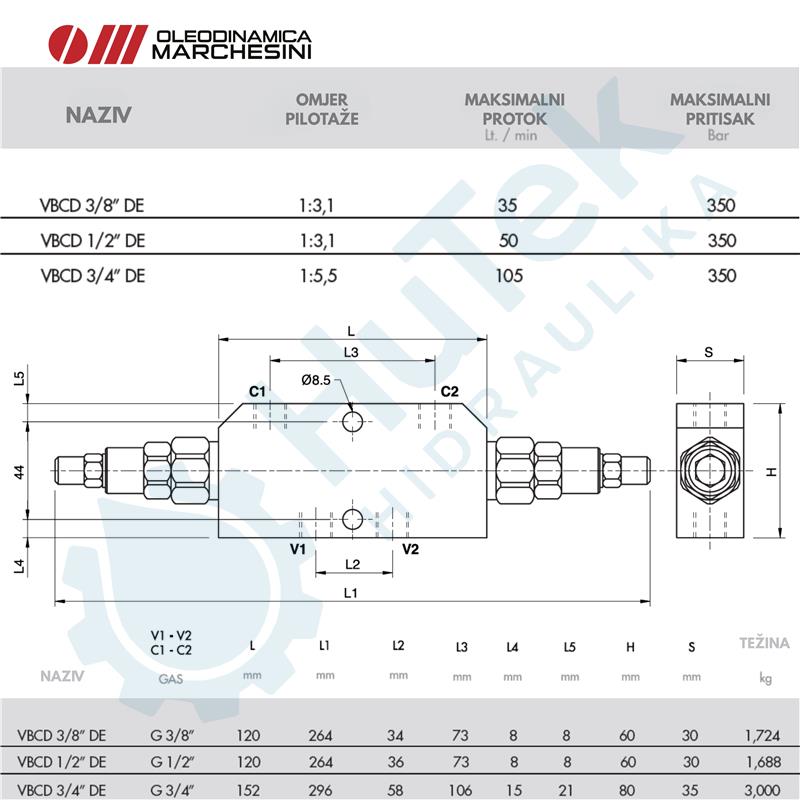

DVOSTRANI KOČIONI VENTIL
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje istog u oba smjera. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti kavitaciju cilindra.
Kako spojiti:
Spojite "V1" i "V2" na napajanje,"C1" i "C2" na cilindar kojim se upravlja. Cijevna ugradnja.
Slični proizvodi
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Kako spojiti:
Spojite priključak tlačnog voda sa priključkom "P“ na ventilu, a priključak oznake "T“ na ventilu spojiti u povrat. Priključak "P“ je dvosmjeran. Priključak "M" je za manometar.
Funkcija ventila:
Ovi ventili se koriste za blokiranje cilindra u jednom smjeru. Protok je slobodan u jednom smjeru, a blokiran u suprotnom smjeru dok se ne primijeni pilot tlak. Dizajnirani su za cijevnu montažu.
Kako spojiti:
Spojite “V“ na dovod, “C“ na stranu aktuatora na kojoj želite blokirati protok, a “PIL“ na pilotni vod.
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Kako spojiti:
Spojite "V1" i "V2" na protok tlaka ili na cilindar/hidraulički motor. Obrnuto za preostale priključke "V1" i "V2". Preporučuje se montaža blizu cilindra kako bi se izbjegli padovi tlaka i postigao bržu reakciju.
