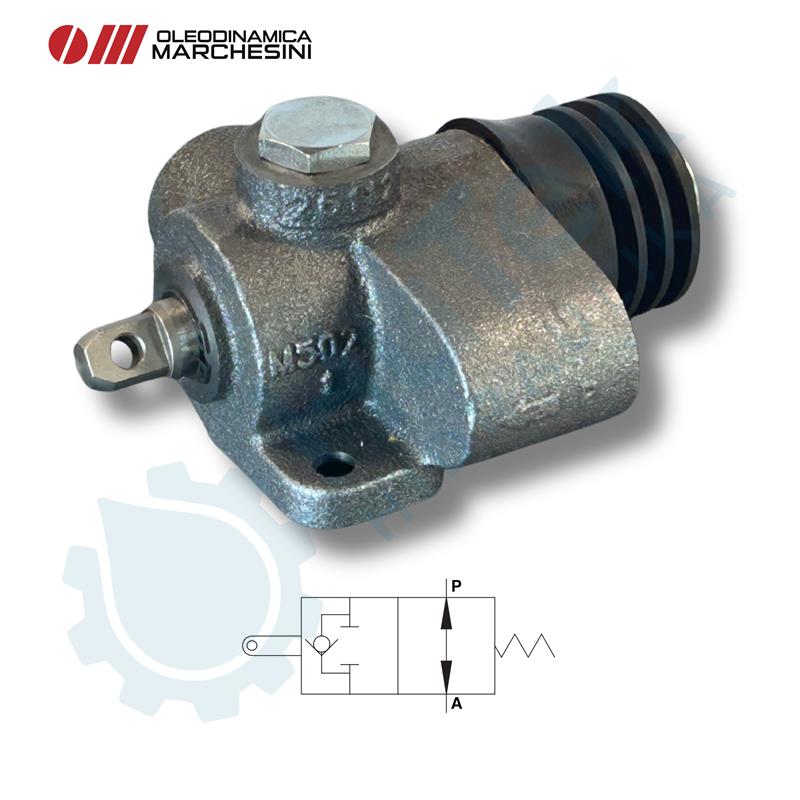

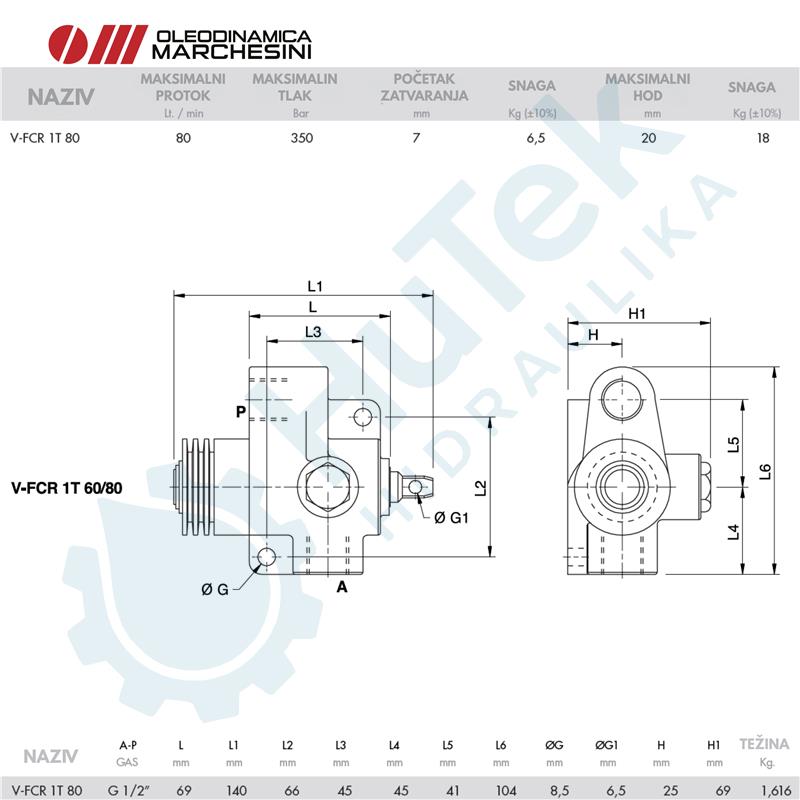

VENTIL KRAJNJEG POLOŽAJA "NORMALNO OTVOREN" G1/2"
Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.
Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
Slični proizvodi
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U funkciji zadržavanja cilindra u položaju. Prikladni su za montažu na cilindre stabilizatora: zatvaranje ručnog zapornog ventila, nakon spuštanja stabilizatora, spriječilo bi bilo kakve potencijalne slučajne pokrete.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.
Kako spojiti:
Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su zatvoreni (zatvoreni centar).
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u obrnutom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u suprotnom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, VRFU 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Raspon tlaka: 30-180 bar.
Kako spojiti:
Ventil spojite izravno na motor i spojite priključke "V1" i "V2" na napajanje.
