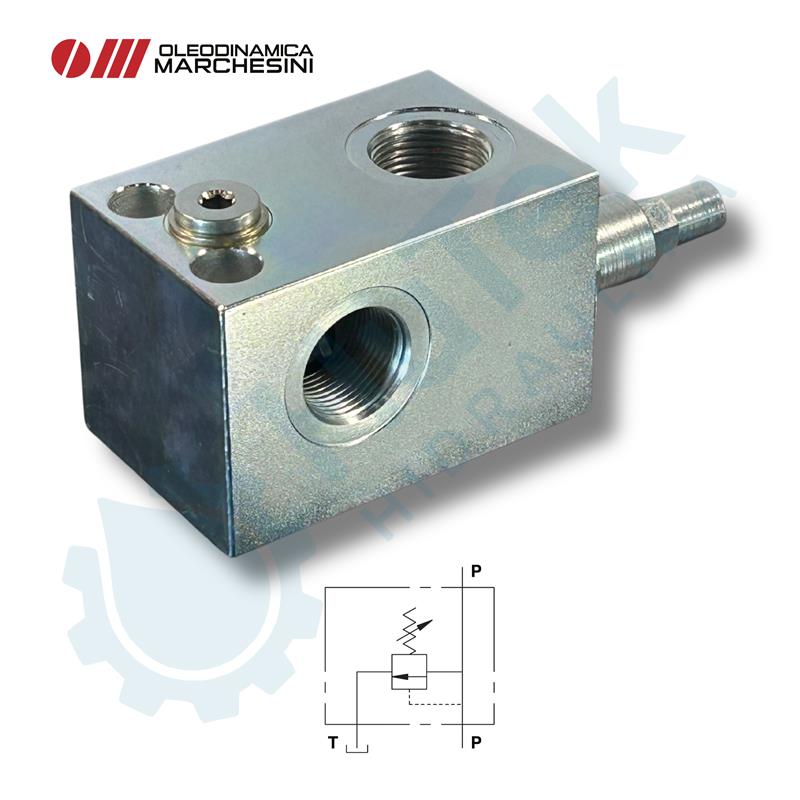

SIGURNOSNI VENTIL 120L/min
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Kako spojiti:
Spojite priključak tlačnog voda sa priključkom „P“ na ventilu, a priključak oznake „T“ na ventilu spojiti u povrat. Priključak „P“ je dvosmjeran. Ventil s priključkom od 1“ dolazi sa dva prolazna priključka. Koristi se samo jedan, drugi začepiti. Priključak "M" je za manometar.
Slični proizvodi
Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.
Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.
Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.
Funkcija ventila:
Ovaj ventil se koristi za preokretanje protoka ulja s dva ulaza na dva izlaza. Može se koristiti za upravljanje dvosmjernim aktuatorima ili za preokretanje rotacije hidrauličkog motora.
Kako spojiti:
Spojite "P" na protok tlaka, "T" na povrat, a priključke "A" i "B" na cilindar ili motor. S polugom u položaju "1", "P" je spojen na "A" i istovremeno "B" se prazni u spremnik "T"; s polugom u položaju "2", "P" je spojen na "B" i istovremeno "A" se prazni u spremnik "T". S polugom u središnjem položaju svi priključci su otvoreni (otvoreni centar).
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u obrnutom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u suprotnom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, VRFU 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
