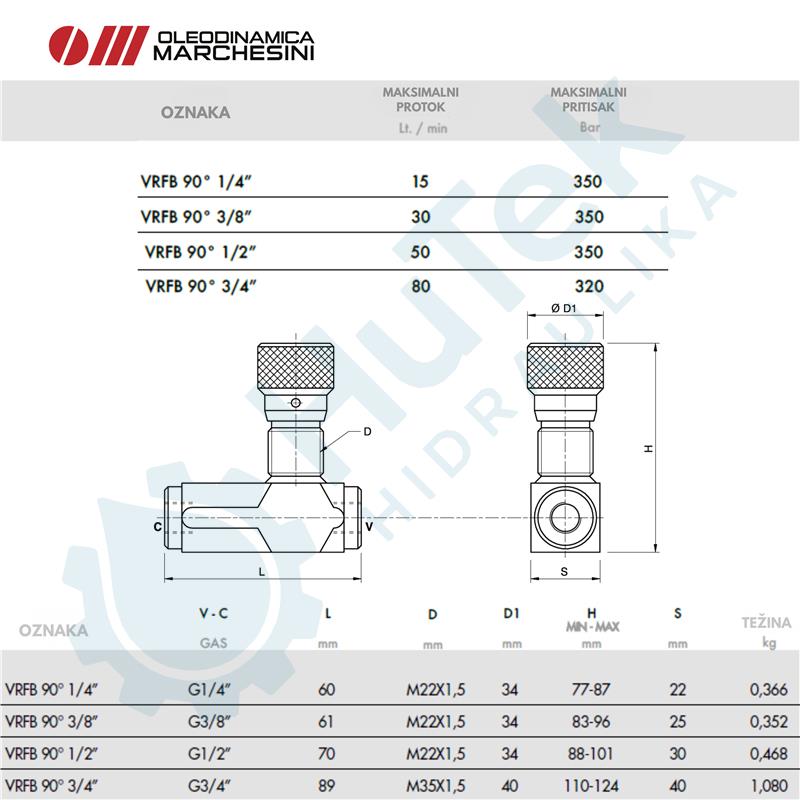

PRIGUŠNI VENTIL 90°
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Slični proizvodi
Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.
Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U funkciji zadržavanja cilindra u položaju. Prikladni su za montažu na cilindre stabilizatora: zatvaranje ručnog zapornog ventila, nakon spuštanja stabilizatora, spriječilo bi bilo kakve potencijalne slučajne pokrete.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje istog u oba smjera. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti kavitaciju cilindra.
Kako spojiti:
Spojite "V1" i "V2" na napajanje,"C1" i "C2" na cilindar kojim se upravlja. Cijevna ugradnja.
Funkcija ventila:
Ovi ventili se koriste za otvaranje ili zatvaranje protoka ulja u krugu čak i pri visokom tlaku.
Kako spojiti:
Spojite "A" ili "P" na otvore gdje protok treba izolirati. Protok se blokira polugom pod kutom od 90° (položaj 1) i oslobađa polugom u liniji (položaj 2).
