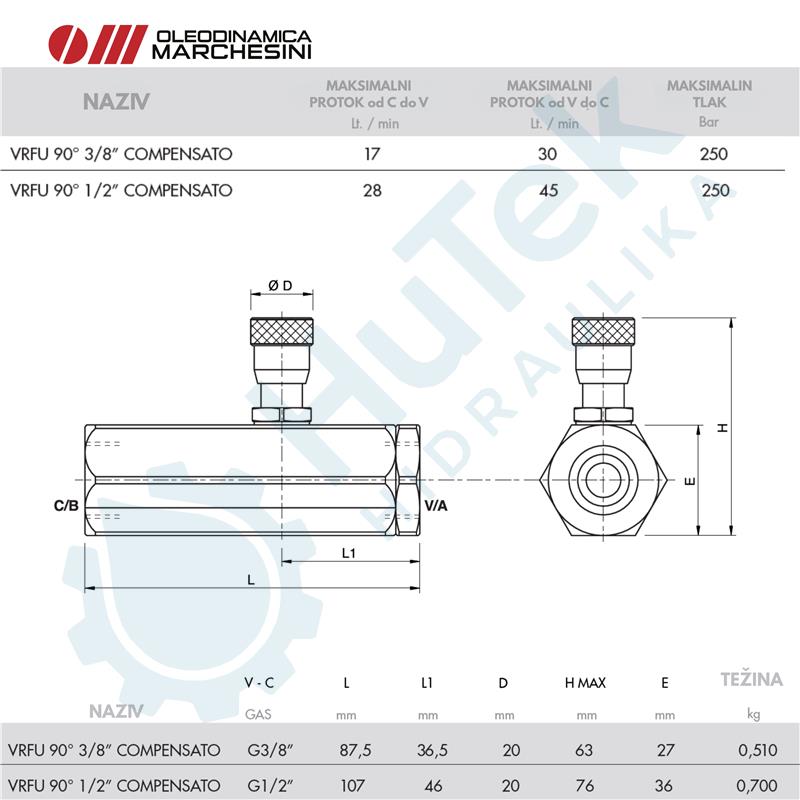

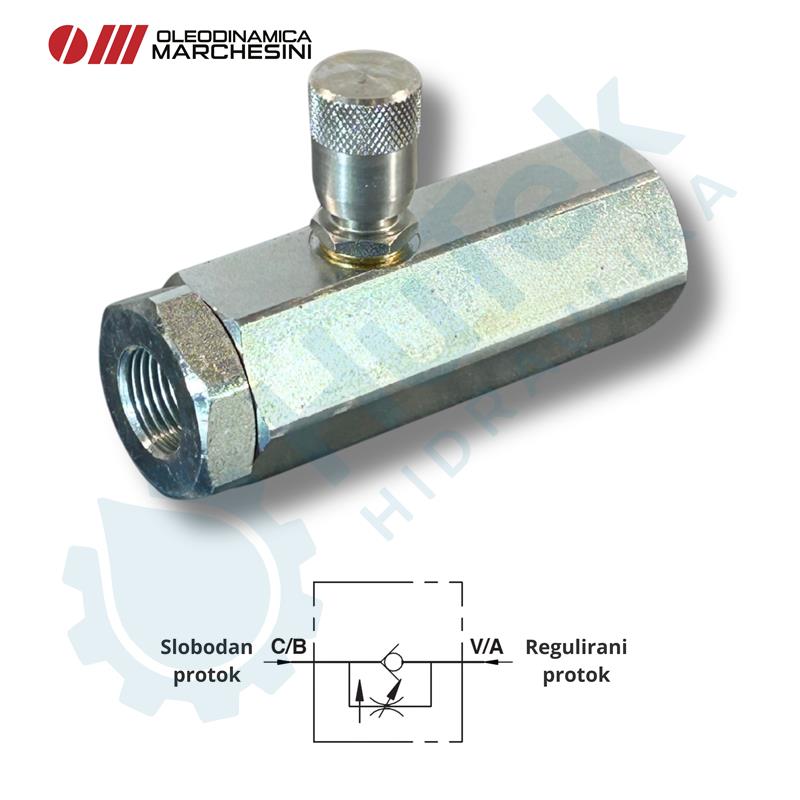

DVOGRANI REGULATOR PROTOKA
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u obrnutom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u suprotnom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, VRFU 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
