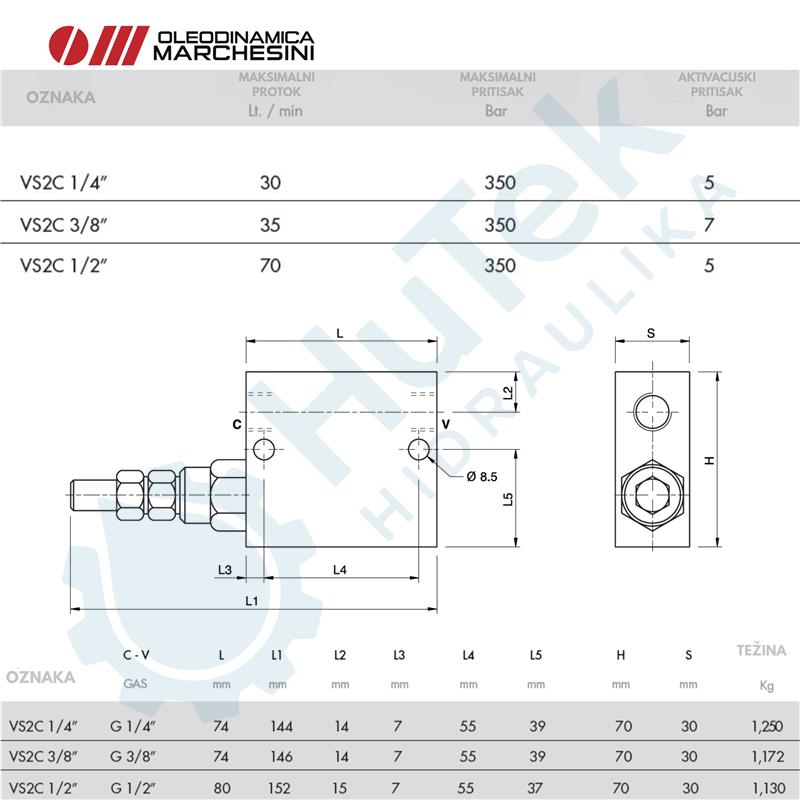

REDOSLJEDNI VENTIL
Funkcija ventila:
Redoslijedni ventil koristi se za napajanje 2 cilindra u redoslijedu: osigurava protok u sekundarni sustav kada funkcija primarnog kruga dostigne postavku tlaka. Povratni protok je slobodan. Idealan je za krugove s niskim tlakom na sekundarnom aktuatoru jer se tlakovi zbrajaju.
Kako spojiti:

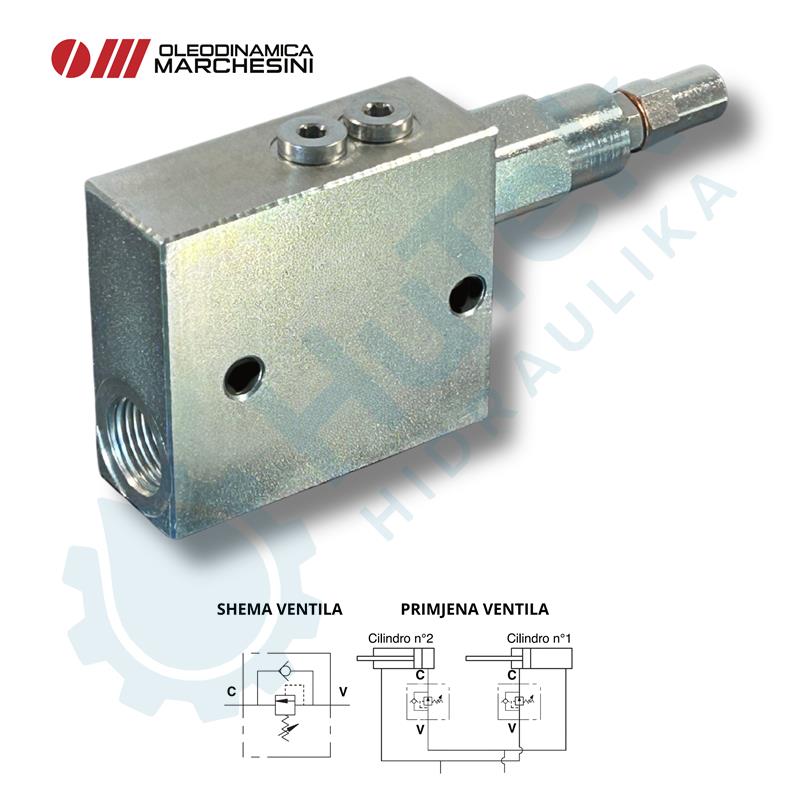

Spojite “C“ na cilindar, a “V“ na dovod. Za instalaciju na dva cilindra slijedite upute za montažu prikazane u aplikacijskom krugu.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; protok je slobodan u suprotnom smjeru.
Kako spojiti:
Spojite "V" na dovodni tok, a "C" na cilindar koji se regulira. Protok se podešava od "C" do "V" i slobodno u obrnutom smjeru. Kada se koristi na cilindru s duplim blokirnim ventilom, "VRF" se mora montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem spojnice: okretanje u smjeru kazaljke na satu povećava protok i obrnuto.
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje istog u oba smjera. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti kavitaciju cilindra.
Kako spojiti:
Spojite "V1" i "V2" na napajanje,"C1" i "C2" na cilindar kojim se upravlja. Cijevna ugradnja.
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.
Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
