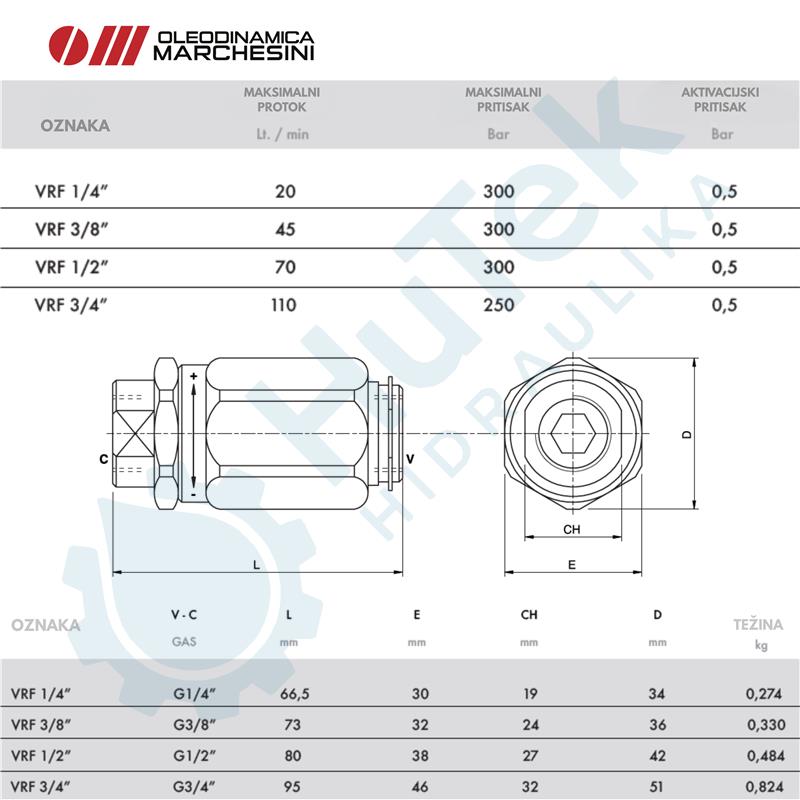

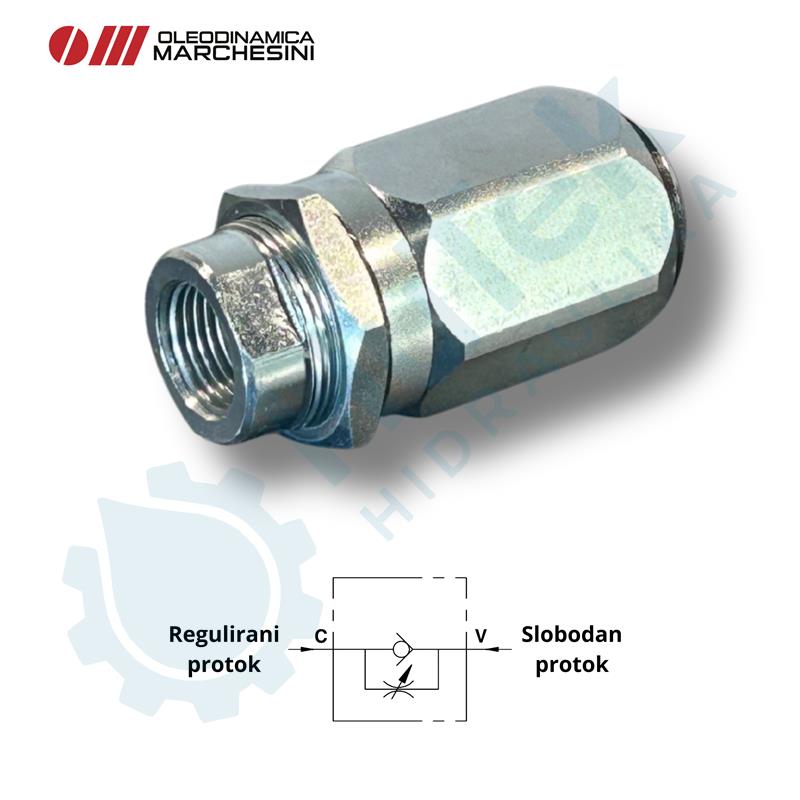

PRIGUŠNO NEPOVRATNI LINIJSKI VENTIL
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; protok je slobodan u suprotnom smjeru.
Kako spojiti:
Spojite "V" na dovodni tok, a "C" na cilindar koji se regulira. Protok se podešava od "C" do "V" i slobodno u obrnutom smjeru. Kada se koristi na cilindru s duplim blokirnim ventilom, "VRF" se mora montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem spojnice: okretanje u smjeru kazaljke na satu povećava protok i obrnuto.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.
Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.
Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
