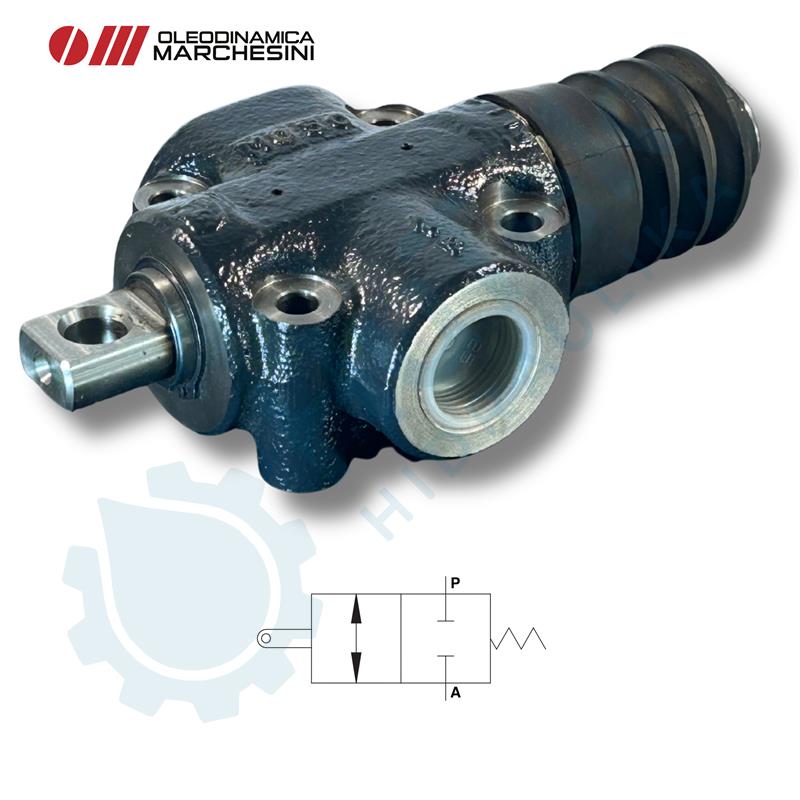

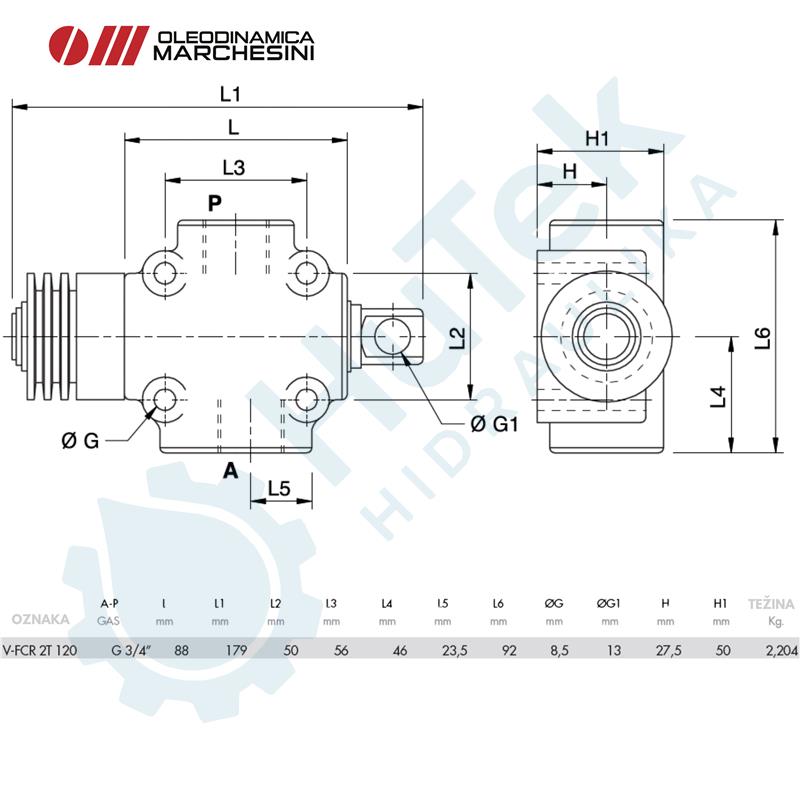

VENTIL KRAJNJEG POLOŽAJA "NORMALNO ZATVORENI" G3/4""

Funkcija ventila:
Ovaj ventil se koristi za otvaranje ulaza u hidraulički krug (ventil je normalno zatvoren). Ventil se otvara povlačenjem ili guranjem sajle.

Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug. Kada se sajla pokreće, protok je slobodan u oba smjera. Kada se sajla ne pokreće, protok je blokiran.

Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.

Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.

Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.

Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Kako spojiti:
Spojite priključak tlačnog voda sa priključkom „P“ na ventilu, a priključak oznake „T“ na ventilu spojiti u povrat. Priključak „P“ je dvosmjeran. Ventil s priključkom od 1“ dolazi sa dva prolazna priključka. Koristi se samo jedan, drugi začepiti. Priključak "M" je za manometar.
