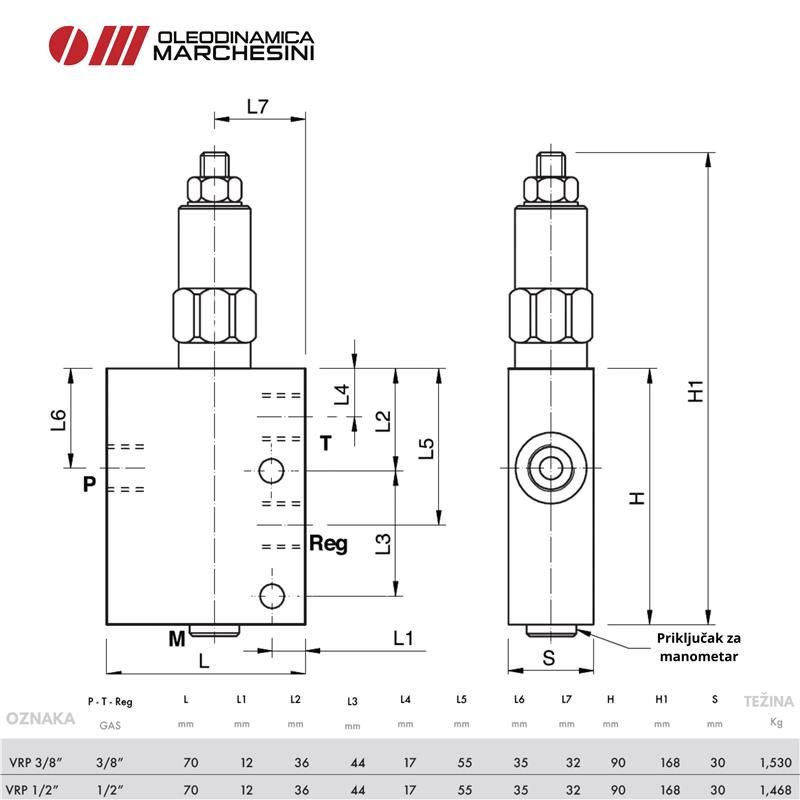

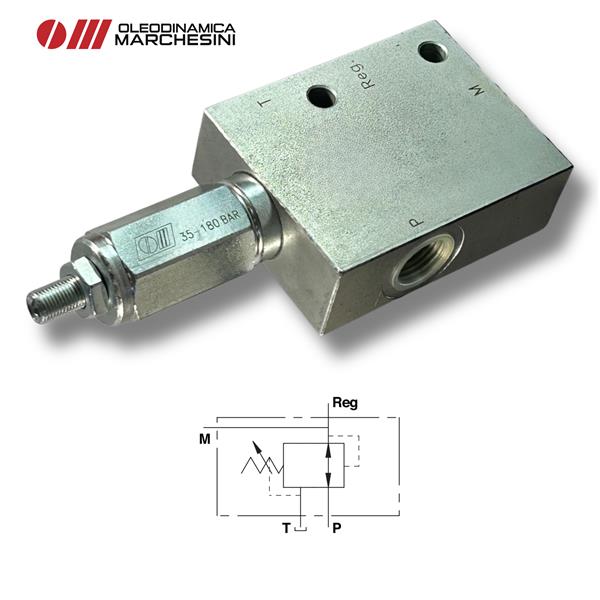

REGULATOR TLAKA P=35-180

Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.

Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.

Funkcija ventila:
Redoslijedni ventil koristi se za napajanje 2 cilindra u redoslijedu: osigurava protok u sekundarni sustav kada funkcija primarnog kruga dostigne postavku tlaka. Povratni protok je slobodan. Idealan je za krugove s niskim tlakom na sekundarnom aktuatoru jer se tlakovi zbrajaju.

Kako spojiti:
Spojite “C“ na cilindar, a “V“ na dovod. Za instalaciju na dva cilindra slijedite upute za montažu prikazane u aplikacijskom krugu.

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Kako spojiti:
Spojite priključak tlačnog voda sa priključkom "P“ na ventilu, a priključak oznake "T“ na ventilu spojiti u povrat. Priključak "P“ je dvosmjeran. Priključak "M" je za manometar.

Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.

Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
