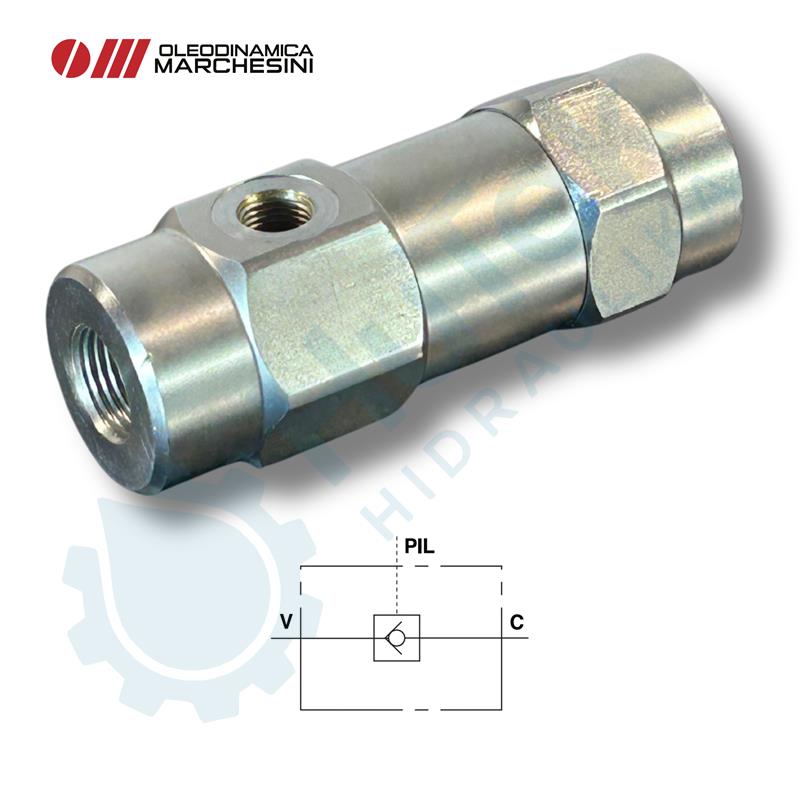

NEPOVRATNI PILOT VENTIL
Funkcija ventila:
Ovi ventili se koriste za blokiranje cilindra u jednom smjeru. Protok je slobodan u jednom smjeru, a blokiran u suprotnom smjeru dok se ne primijeni pilot tlak. Dizajnirani su za cijevnu montažu.
Kako spojiti:
Spojite “V“ na dovod, “C“ na stranu aktuatora na kojoj želite blokirati protok, a “PIL“ na pilotni vod.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u suprotnom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u obrnutom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, "VRFU 90°" mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.
Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Kako spojiti:
Spojite priključak tlačnog voda sa priključkom "P“ na ventilu, a priključak oznake "T“ na ventilu spojiti u povrat. Priključak "P“ je dvosmjeran.
Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.
Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
