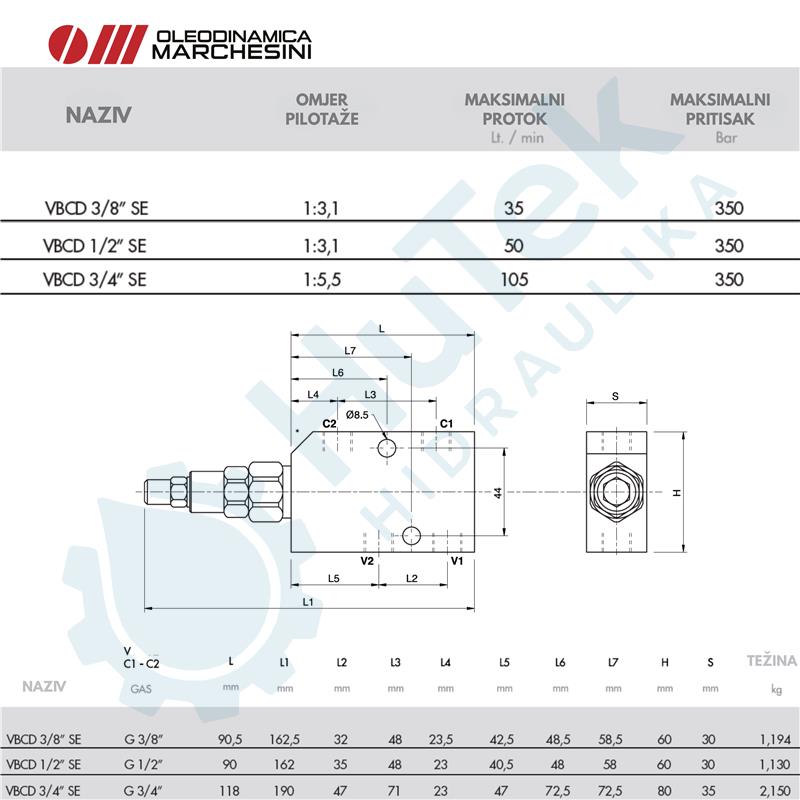

JEDNOSTRANI KOČIONI VENTIL

Funkcija ventila:
Ventil za plug okretač. Izabir ispravnog ventila ovisi o unutarnjem promjeru cilindra.

Kako spojiti:
Spojite "C1" na stranu klipnjače cilindra, "C2" na stranu glave, "P" i "T" na dovod stroja. Zahvaljujući svom obliku, može se montirati linijski na hidraulični cilindar ili izravno pričvrstiti na plug kroz navojni otvor u tijelu ventila. Radi lakše ugradnje na ventilu je nacrtana shema cilindra.

Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.

Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.

Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.

Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.

Funkcija ventila:
Ovaj ventil omogućuje održavanje konstantnog protoka "P" na određenoj postavci, neovisno o potrebnom tlaku ili ulaznom protoku ventila. Višak protoka se ispušta u "B" i dostupan je za drugu upotrebu. Također, priključak "B" je neosjetljiv na promjene tlaka, ali ne i na promjene protoka.

Kako spojiti:
Spojite E na protok tlaka, a P na cilindar/hidromotor ili na vod hidrauličkog kruga gdje je potrebno podešavanje protoka. Spojite B na rezervoar ili na drugi aktuator. Za podešavanje ulaznog tlaka u P, uvrnite ili odvrnite ručni kotač nakon otpuštanja sigurnosne matice.
