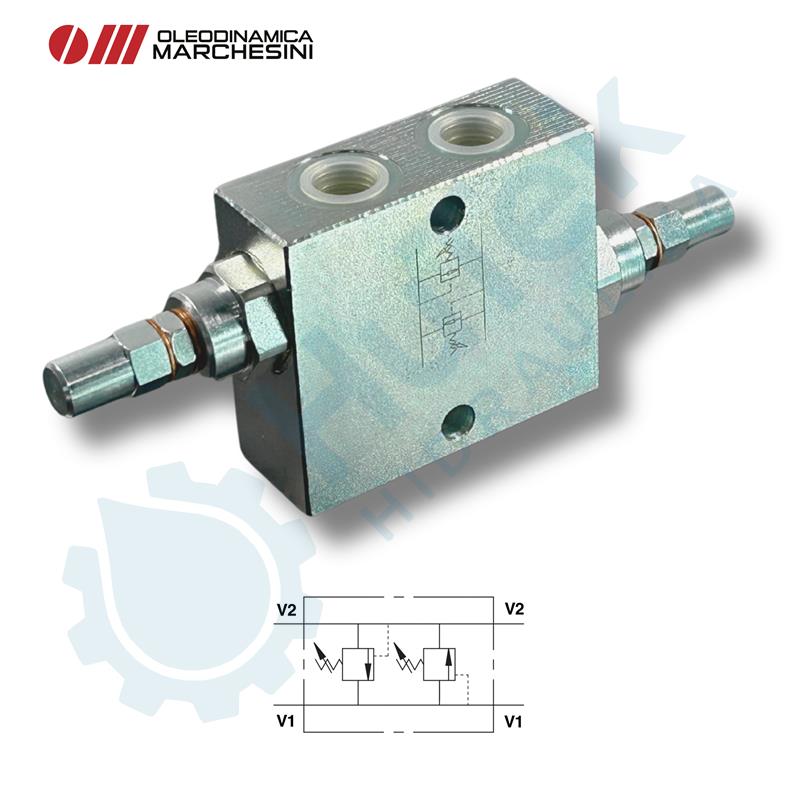

PRELJEVNI VENTIL
Funkcija ventila:
Sastavljen od dvaju sigurnosnih ventila spojenih ukriž, ovaj ventil se koristi za ograničavanje tlaka na određenu postavku u dva priključka cilindra/hidrauličkog motora. Idealan je za zaštitu od iznenadnih udarnih tlakova ili za ograničavanje maksimalnog tlaka u dva priključka hidrauličkog kruga.
Kako spojiti:
Spojite "V1" i "V2" na protok tlaka ili na cilindar/hidraulički motor. Obrnuto za preostale priključke "V1" i "V2". Preporučuje se montaža blizu cilindra kako bi se izbjegli padovi tlaka i postigao bržu reakciju.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje u jednom smjeru. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti bilo kakvu kavitaciju cilindra. Ovaj ventil je idealan kada obični kočioni ventili ne rade ispravno jer nisu osjetljivi na povratni tlak. Također omogućuju da tlak sustava pomiče više cilindra u seriju.
Kako spojiti:
Spojite "V1" i "V2" na dovod, "C1" na stranu slobodnog protoka cilindra, a "C2" na stranu cilindra na kojoj želite blokirati protok. Cijevna ugradnja.
Funkcija ventila:
Troputi ventili koriste se za preusmjeravanje protoka prema dva različita izlaza.
Kako spojiti:
Spojite P na dovod, "A" i "B" na priključke hidrauličkog kruga na koje se protok treba preusmjeriti. Protok usmjeravate okretanjem ručice.
Funkcija ventila:
Ovaj ventil se koristi za blokiranje dovoda ulja u hidraulički krug ili za zaustavljanje hoda cilindra (ventil je normalno otvoren). Ventil se zatvara povlačenjem ili guranjem sajle, što odmah zaustavlja protok ulja.
Kako spojiti:
Spojite “P“ na regulacijski ventil, a “A“ na krug ili na aktuator. Kada se sajla aktivira, protok je blokiran od “P“ do “A“, dok nepovratni ventil omogućuje slobodan protok u suprotnom smjeru.
Funkcija ventila:
Ovi ventili se koriste za preusmjeravanje ulaznog protoka prema 2 alternativna priključka.
Maksimalni radni tlak: 250 bar.
Kako spojiti:
Spojite "P" na protok tlaka, "A" i "B" na priključke kruga na koje se protok treba preusmjeriti.
