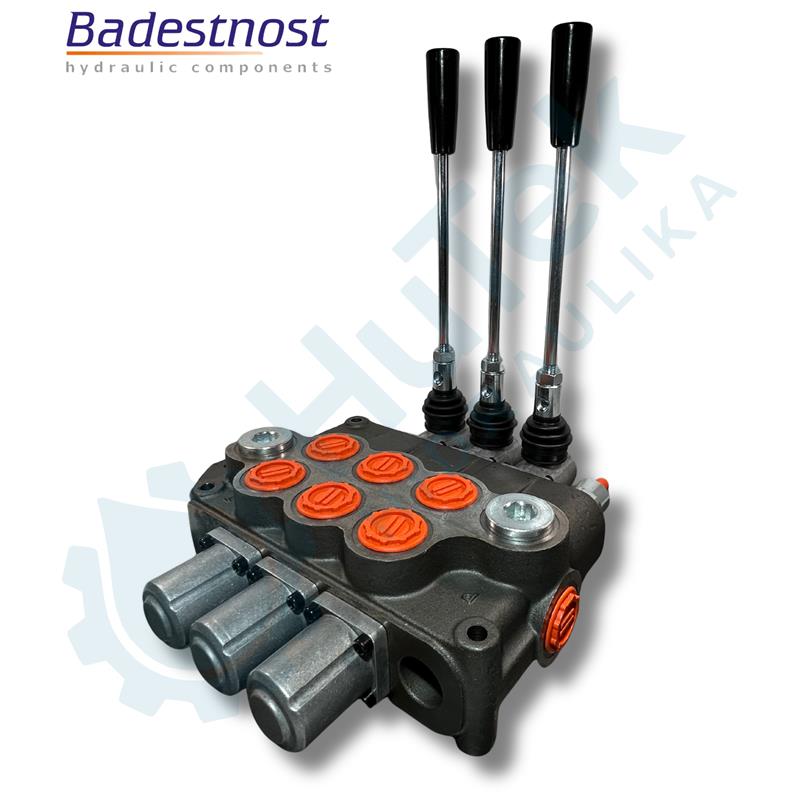

RAZVODNIK P120, 3 - RUČNI

Pozicija za plivajući razvodnik.
Ide u paru sa "L" vretenom.

Protok Q = 120 L/min
Radni vodovi (A, B) G3/4" = 300 bar
Tlačni vod (P) G3/4" = 250 bar
Povratni vod (T) G3/4" = 25 bar
Temperatura ulja: -40°C do 60°C

Protok Q = 120 L/min
Radni vodovi (A, B) G1" = 300 bar
Tlačni vod (P) G1" = 250 bar
Povratni vod (T) G1" = 50 bar
Temperatura ulja: -40°C do 60°C

Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra

Pozicija "1" sa slike je početna pozicija.
Kada povučete ručicu prema poziciji "2" i pustite ručica se opružno vrati u poziciju "1"
