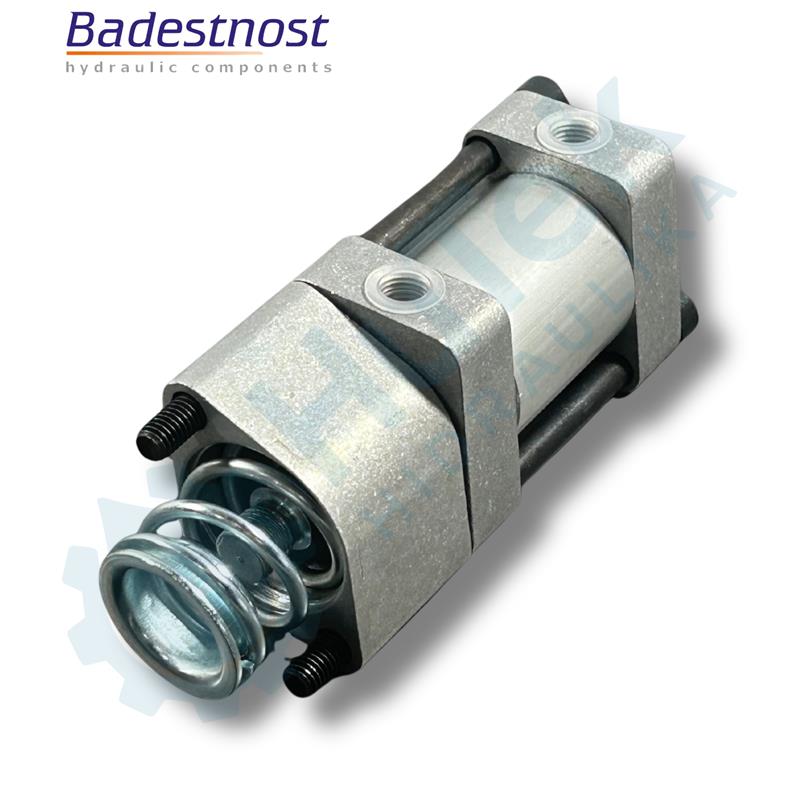

PNEUMATSKO UPRAVLJANJE P40

Pozicija služi kao kočnica ručice razvodnika u smjeru "1" sheme sa slike.
Pozicija "2" se vraća oprugom u neutralnu poziciju.

Vreteno za preradu razvodnika za upravljanje dvoradnim cilindrom u upravljanje jednoradnim cilindrom.

Početna pozicija je "0".
Ručicu možete potisnuti prema poziciji "1" kada pustite opružno se vraća u poziciju "0"

Hidraulični razvodnik za cjepač drva 80 L/min
Jedna brzina radnog hoda - cjepanja
Hidraulično isključivanje.
Kad se komandna ručica pusti sjekira staje.
Za povrat aktivirati ručicu u suprotnom smijeru od cijepanja.
Ručica ostaje u položaju dok se ne postigne namješteni pritisak i s time sjekira staje.

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 10 bar
Temperatura ulja: -40°C do 60°C
