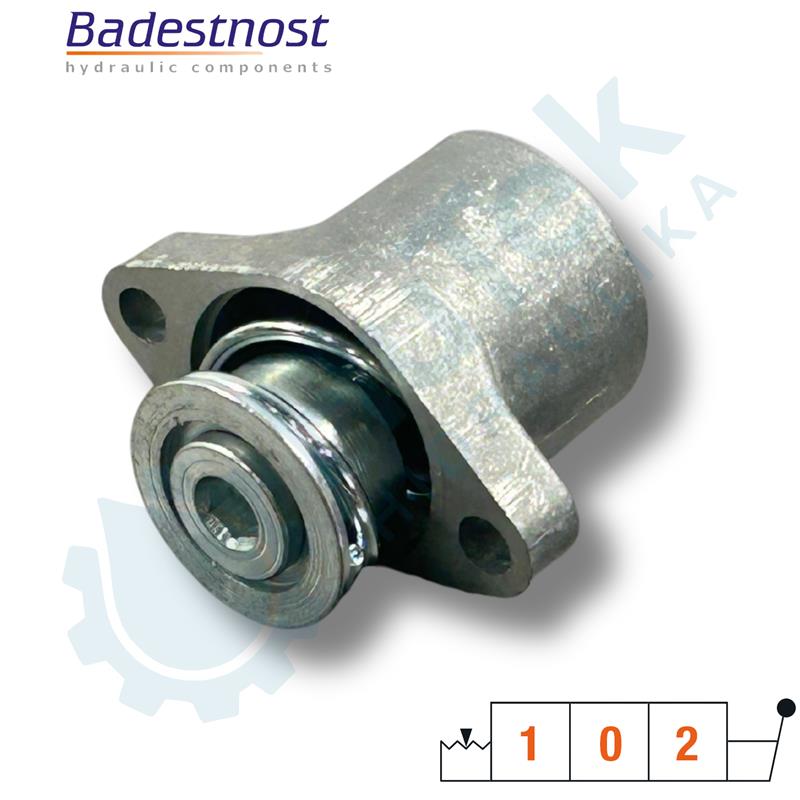

POZICIJA "8" ZA RAZVODNIKE "Z80"

Hidraulični razvodnik za cjepač drva 80 L/min
Dvije brzine radnog hoda - cijepanja
Kad se komandna ručica pusti sjekira se automatski vraća u početni položaj.
Ručica ostaje u položaju dok graničnik ne pritisne gumb na šalici razvodnika i s time sjekira staje.

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 50 bar
Temperatura ulja: -40°C do 60°C

Pozicija "1" sa slike je početna pozicija.
Kada povučete ručicu prema poziciji "2" i pustite ručica se opružno vrati u poziciju "1"

Hidraulični razvodnik za cjepač drva 80 L/min
Jedna brzina radnog hoda - cjepanja
Hidraulično isključivanje.
Kad se komandna ručica pusti sjekira staje.
Za povrat aktivirati ručicu u suprotnom smijeru od cijepanja.
Ručica ostaje u položaju dok se ne postigne namješteni pritisak i s time sjekira staje.

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 10 bar
Temperatura ulja: -40°C do 60°C
