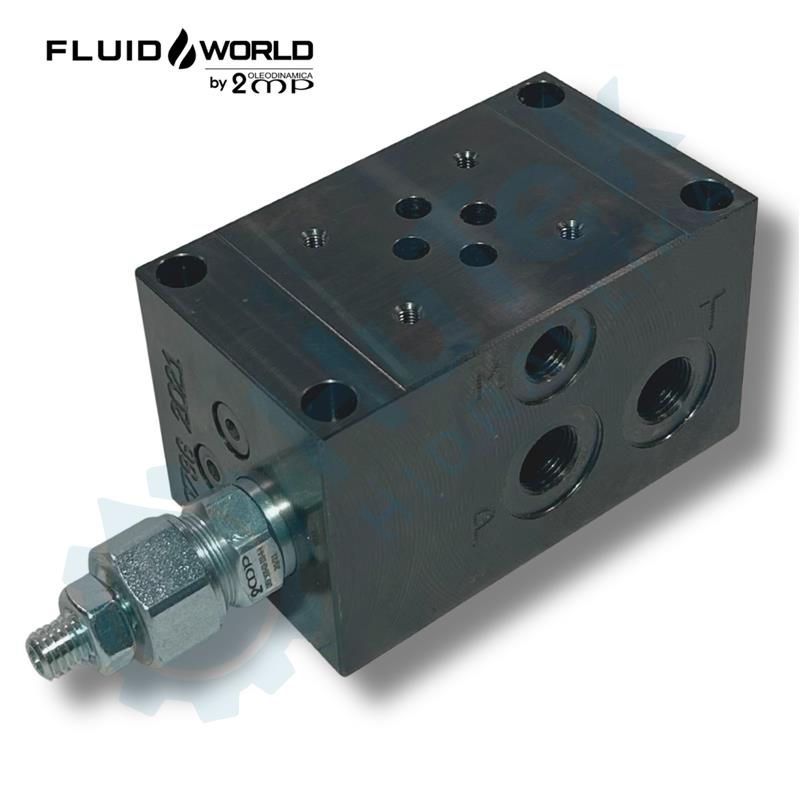

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 1xNG6

Materijal: čelik
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

Sigurnosni ventil raspon 100-350 bara

Materijal: čelik
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

Sigurnosni ventil raspon 100-350 bara

3/2 razvodnik znači da ima
-3 priključaka
-2 funkcije

Tlačni priključak "P"je bez struje spojen u radni priključak "A", kada se uključi špula tlak se preusmjerava iz priključka "P" u radni priključak "B". Kada špula prestane dobivati napon tlak se vrača u početni položaj "P" u "A".

Protok Q = 80 L/min
Veličina priključaka (P,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".

Protok Q = 40 L/min
Navoj za ugradnju ventila = 3/4-16 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
