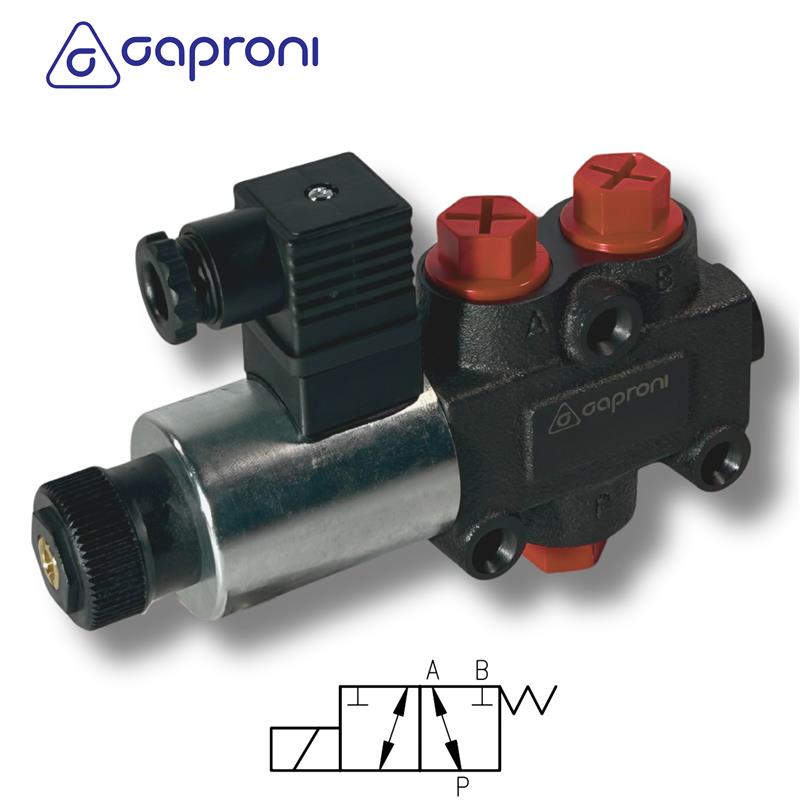

3/2 ELEKTROMAGNETNI RAZVODNIK G1/2" Q=80 L/min
3/2 razvodnik znači da ima
-3 priključaka
-2 funkcije
Tlačni priključak "P"je bez struje spojen u radni priključak "A", kada se uključi špula tlak se preusmjerava iz priključka "P" u radni priključak "B". Kada špula prestane dobivati napon tlak se vrača u početni položaj "P" u "A".
Protok Q = 80 L/min
Veličina priključaka (P,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C
Slični proizvodi
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.
Materijal: čelik
Radni vodovi (A, B) G1/2" = dolje
Tlačni vod (P) i povratni vod (T) G3/4" = bočno
NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.
Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
