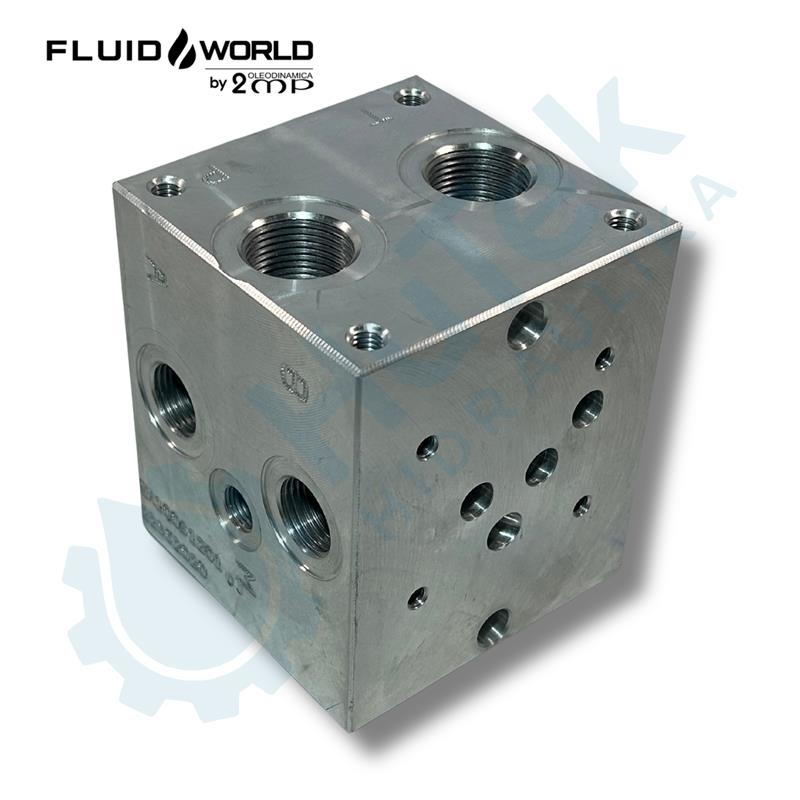

PODLOŽNA PLOČA ZA 1xNG10

Materijal: čelik
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

Sigurnosni ventil raspon 100-350 bara

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 40 L/min
Navoj za ugradnju ventila = 3/4-16 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.

Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C

Protok Q = 50 L/min
Radni vodovi (A, B) G3/8" = 250 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C

Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
