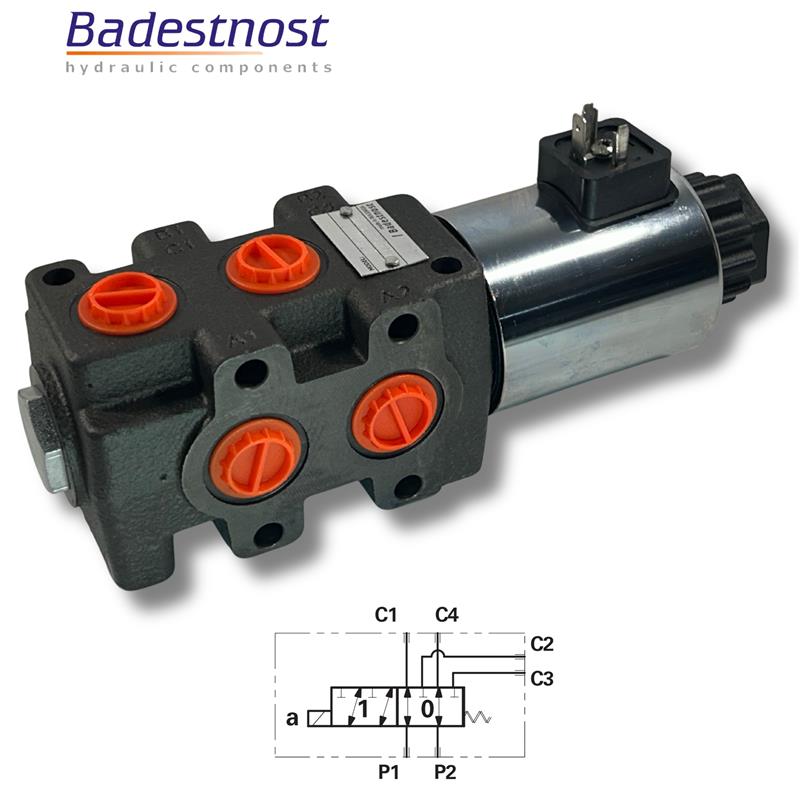

6/2 ELEKTROMAGNETNI VENTIL G1/2" Q=90 L/min
6/2 razvodnik znači da ima
-6 priključaka
-2 funkcije
Funkcija ventila je da preusmjerava jedan protok ulja u dva različita hidraulička sistema. To znači da jedan izvor tlaka može napajati dva različita sustava, ali nikad istovremeno.
Protok Q = 80 L/min
Veličina priključaka (P,T,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C
Slični proizvodi
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
2/2 ventil znači da ima
- 2 priključka
- 2 funkcije
Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".
Protok Q = 70 L/min
Navoj za ugradnju ventila = 7/8-1 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
Materijal: aluminij
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno
