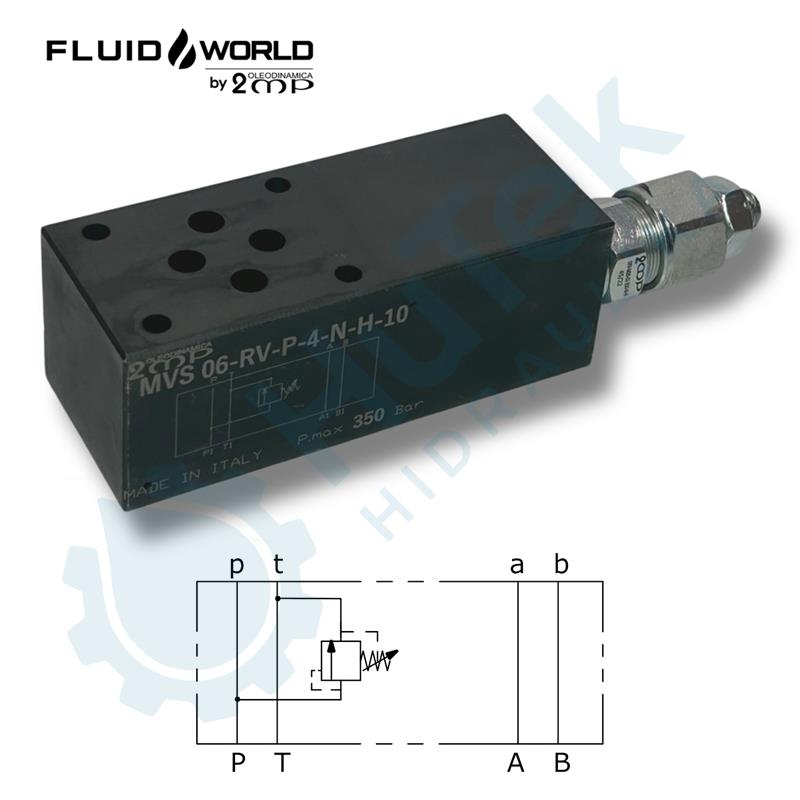

SIGURNOSNI VENTIL NG6 MODULARNI
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.
Slični proizvodi
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
NG16(CETOP 7) ventili su snažni modularni,standardizirani hidraulički ventili namjenjeni za upravljanje viokim protocima i tlakovima.
Popularni izbor u konstrukciji hidrauličkih sustava zbog visoke protočnosti, jednostavne montaže, širokog izbora funkcija te pouzdanim radom u teškim uvjetima.
Protok Q = 300 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=2500 bar
Temperatura ulja: -20°C do 80°C
Funkcija ventila:
Hidraulični ventil automatski prebacuje u drugi smjer nakon što cilindar dođe do krajnjeg položaja.
Protok Q = 30 L/min
Kako spojiti:
Ventil se montira na podnožnu ploče.
NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.
Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
