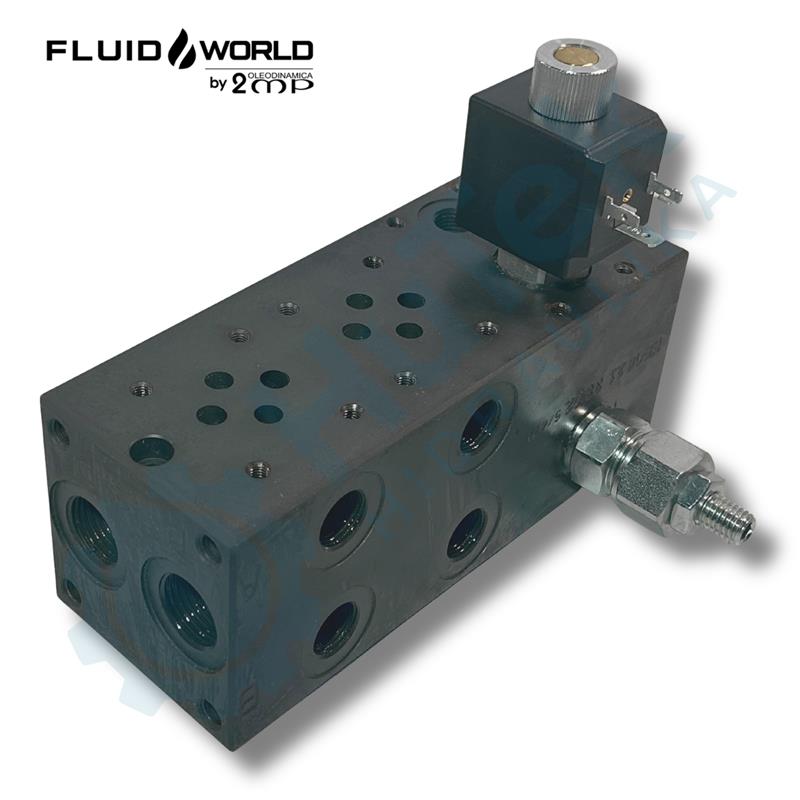

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM 2/2 VENTILOM ZA RASTEREČIVANJE ZA 2xNG6

Funkcija ventila:
ovi ventili koriste se za kontrolu brzine cilindra u jednom smjeru.Protok u supotnom smjeru je slobodan.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C

6/2 razvodnik znači da ima
-6 priključaka
-2 funkcije

Funkcija ventila je da preusmjerava jedan protok ulja u dva različita hidraulička sistema. To znači da jedan izvor tlaka može napajati dva različita sustava, ali nikad istovremeno.

Protok Q = 50 L/min
Veličina priključaka (P,T,A,B) = G3/8"
Maksimalni radni tlak bez drenaže = 210 bar
Maksimalni radni tlak sa drenažom = 315 bar
Temperatura ulja: -20°C do 80°C

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
