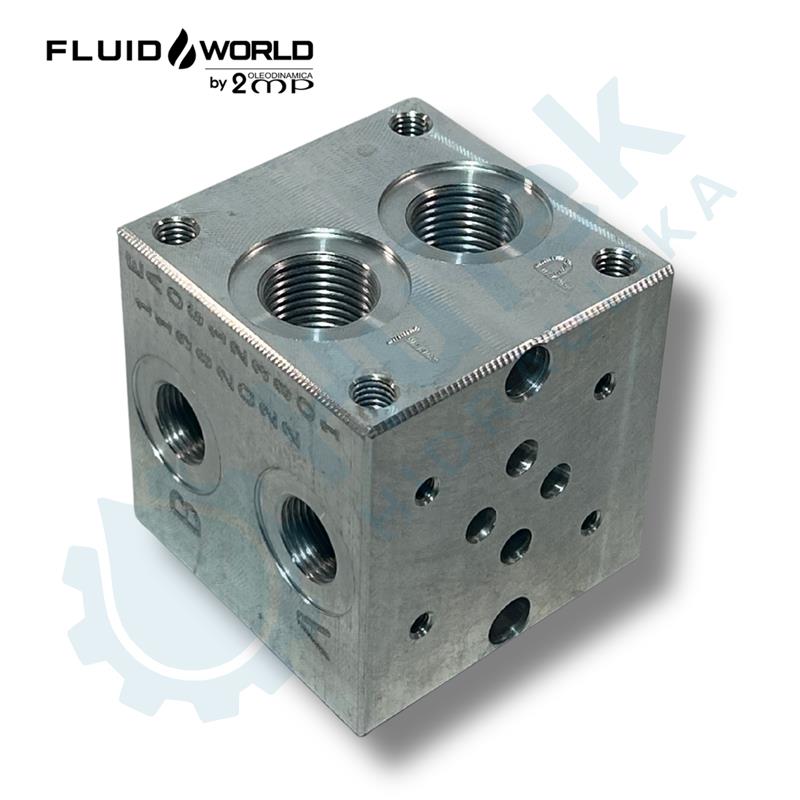

PODLOŽNA PLOČA ZA 1xNG6

NG16(CETOP 7) ventili su snažni modularni,standardizirani hidraulički ventili namjenjeni za upravljanje viokim protocima i tlakovima.
Popularni izbor u konstrukciji hidrauličkih sustava zbog visoke protočnosti, jednostavne montaže, širokog izbora funkcija te pouzdanim radom u teškim uvjetima.

Protok Q = 300 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=2500 bar
Temperatura ulja: -20°C do 80°C

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 40 L/min
Navoj za ugradnju ventila = 3/4-16 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

Materijal: aluminij
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
