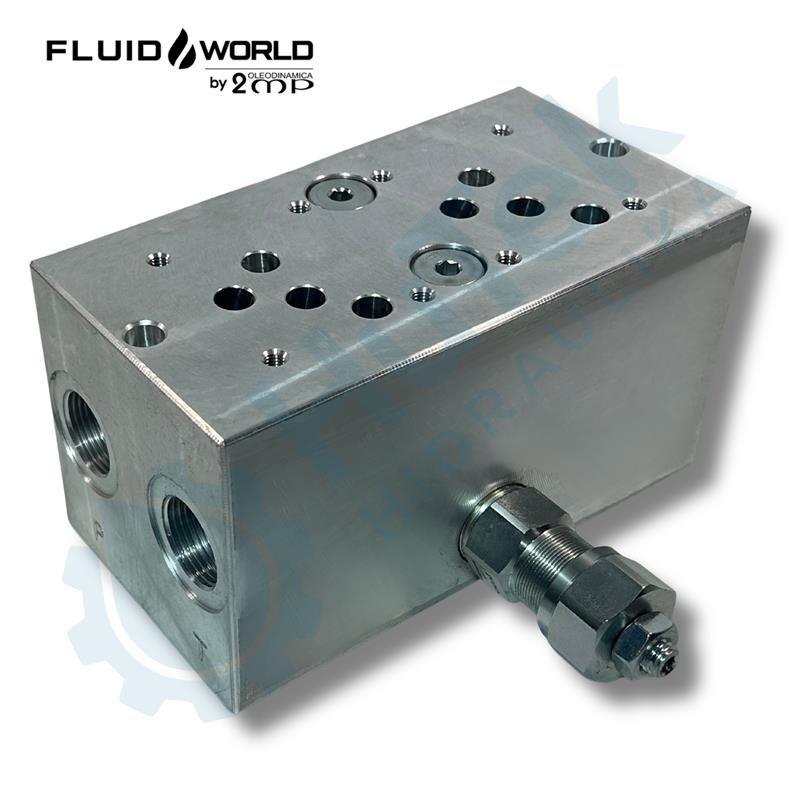

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 2xNG10

Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

Sigurnosni ventil raspon 100-350 bara

Funkcija ventila:
ovi ventili koriste se za kontrolu brzine cilindra u jednom smjeru.Protok u supotnom smjeru je slobodan.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 70 L/min
Navoj za ugradnju ventila = 7/8-14 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
