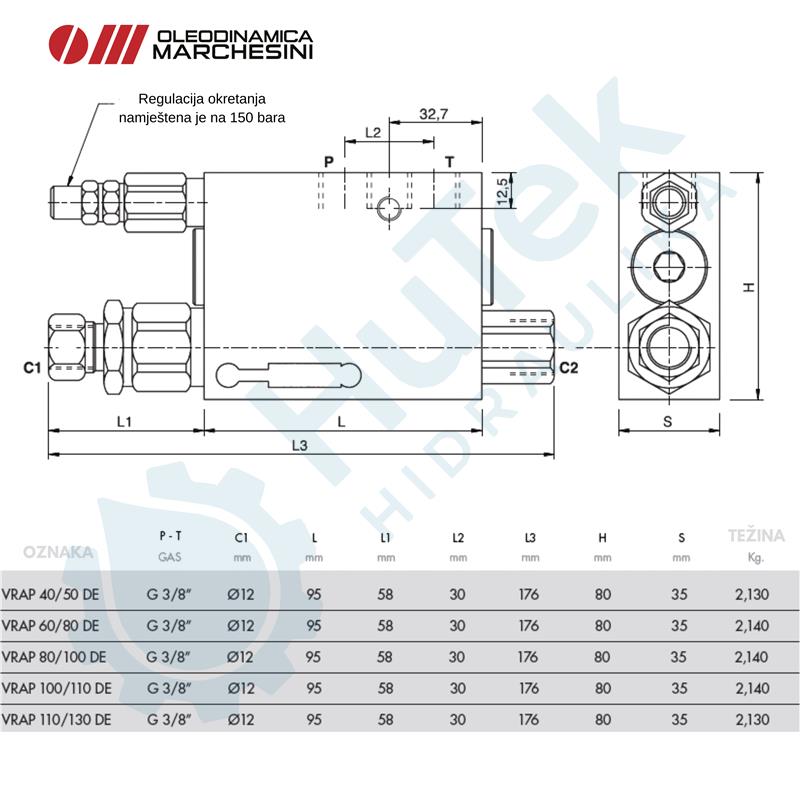

VENTIL ZA OKRETANJE PLUGA 100-110

Funkcija ventila:
Ovi ventili se koriste kada se dva jednaka aktuatora, koji nisu mehanički spojeni, napajaju se istom pumpom i kontroliraju se jednim ventilom, moraju istovremeno pomicati i u izvlačenju i uvlačenju.

Kako spojiti:
Spojite "P" na dovodni tok, a "A" i "B" na aktuatore.

Funkcija ventila:
Ovaj ventil omogućuje povrat ulja iz priključka “C1“ spojenog na stranu klipnjače i njegov prolaz do poklopca cilindra preko priključka “P“, čime se ulje dodaje protoku pumpe. Kada tlak na strani glave cilindra dostigne zadanu vrijednost, ulje na strani klipnjače se šalje u spremnik preko priključka “V1“, obnavljajući ne regenerativni sustav s maksimalnom snagom. Tlak zatvaranja regenerativnog kruga ovisi samo o strani glave cilindra.

Kako spojiti:
Spojite “C1“ na stranu klipnjače cilindra, “V1“ na dovod, “P“ na stranu poklopca cilindra i na dovod, a “M“ na manometar ako je potrebno.

Funkcija ventila:
Dupli blokirni ventili koriste se za blokiranje cilindra u oba smjera. U svrhi zadržavanja cilindra u položaju.

Kako spojiti:
Spojite "V1" i "V2" na dovod, a "C1" i "C2" na cilindar.

Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.

Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
