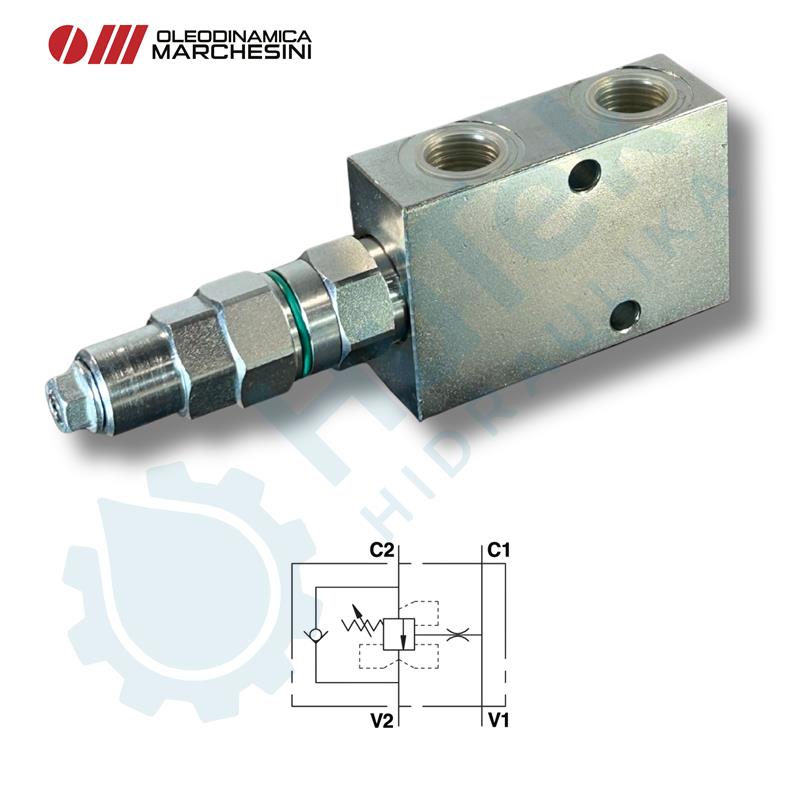

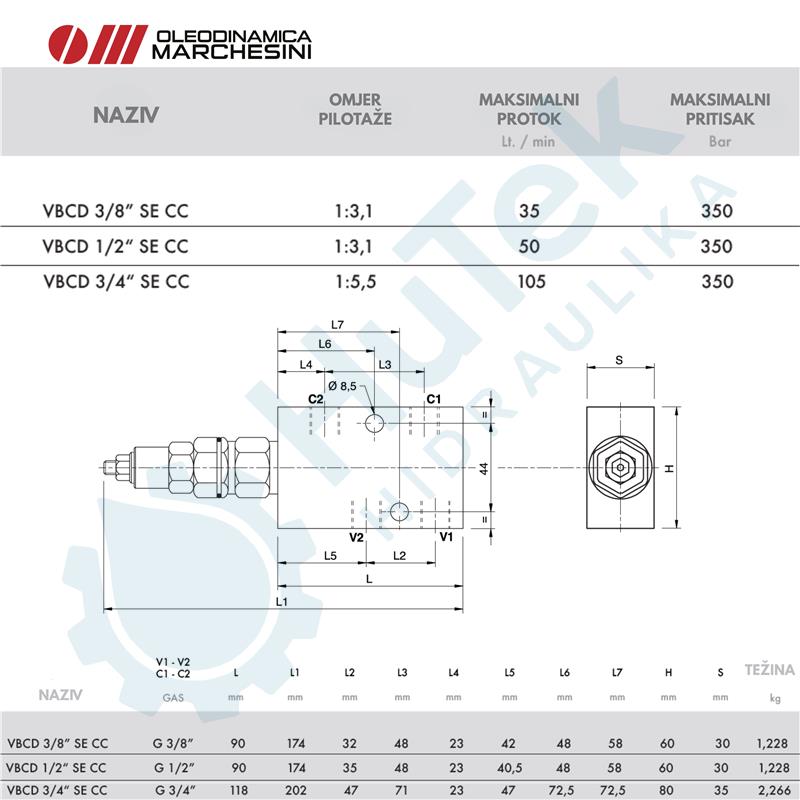

JEDNOSTRANI KOČIONI VENTIL "ZATVORENI CENTAR"
Funkcija ventila:
Ovi ventili se koriste za kontrolu kretanja cilindra i blokiranje u jednom smjeru. Kako bi se kontroliralo spuštanje tereta i spriječilo odnošenje težine tereta, ventil će spriječiti bilo kakvu kavitaciju cilindra. Ovaj ventil je idealan kada obični kočioni ventili ne rade ispravno jer nisu osjetljivi na povratni tlak. Također omogućuju da tlak sustava pomiče više cilindra u seriju.
Kako spojiti:
Spojite "V1" i "V2" na dovod, "C1" na stranu slobodnog protoka cilindra, a "C2" na stranu cilindra na kojoj želite blokirati protok. Cijevna ugradnja.
Slični proizvodi
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u jednom smjeru; u suprotnom smjeru protok je slobodan. Ove ventile karakterizira visoka točnost podešavanja.
Kako spojiti:
Spojite "V" na dovod i "C" na cilindar za regulaciju; protok se podešava od "C" do "V" i slobodan je u obrnutom smjeru. Kada se koristi na cilindrima s duplim blokirnim ventilima, "VRFU 90°" mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručne tipke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Troputi ventili koriste se za preusmjeravanje protoka prema dva različita izlaza.
Kako spojiti:
Spojite P na dovod, "A" i "B" na priključke hidrauličkog kruga na koje se protok treba preusmjeriti. Protok usmjeravate okretanjem ručice.
Funkcija ventila:
Ovi ventili se koriste za podešavanje brzine cilindra u oba smjera. Kompenzacija tlaka nije predviđena, protok ovisi o tlaku i viskoznosti ulja. Ove ventile karakterizira visoka preciznost podešavanja.
Kako spojiti:
Spojite jedan priključak na dovod, a drugi na cilindar. Kada se koristi na cilindru s duplim blokirnim ventilom, VRFB 90° mora se montirati između cilindra i duplog blokirnog ventila. Podešavanje protoka vrši se okretanjem plastične ručke nakon otpuštanja bočnog vijka za zaključavanje. Ova posebna konfiguracija omogućuje precizno podešavanje.
Funkcija ventila:
Ovaj ventil omogućuje održavanje protoka "P" konstantnim na potrebnoj postavci, neovisno o tlaku ili ulaznom protoku. Višak protoka se ispušta u "T" (rezervoar).
Kako spojiti:
Spojite ""E na dovod, a "P" na cilindar ili na vod hidrauličkog kruga gdje je potrebna regulacija protoka. Spojite "T" na spremnik. Za podešavanje postavke protoka okrenite ručni gumb nakon otpuštanja matice za zaključavanje.
