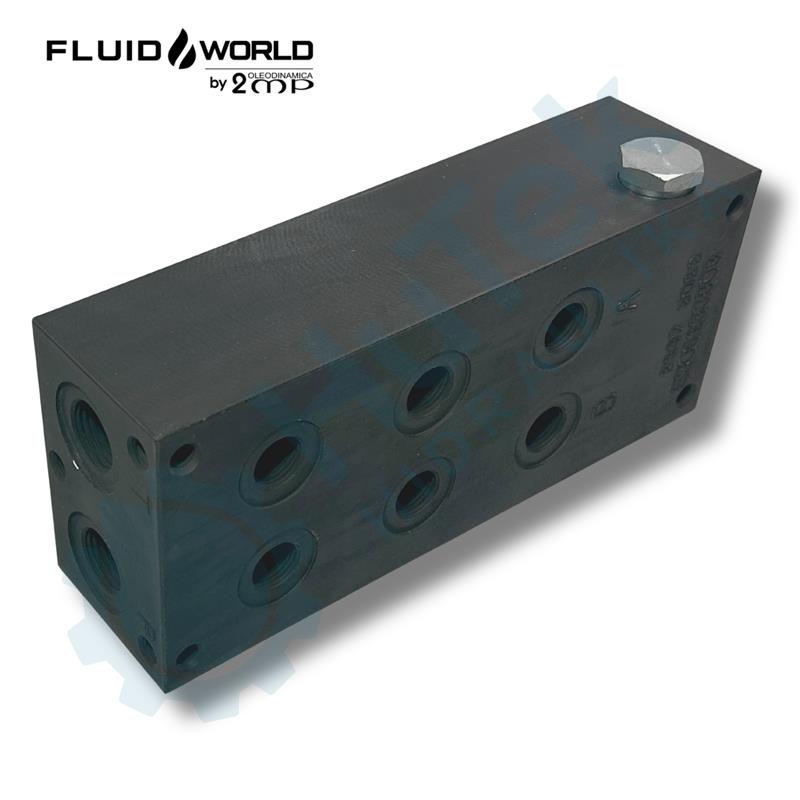

PODLOŽNA PLOČA ZA 3xNG6
Materijal: čelik
Radni vodovi (A, B) G3/8" = dolje
Tlačni vod (P) i povratni vod (T) G1/2" = bočno
Slični proizvodi
2/2 ventil znači da ima
- 2 priključka
- 2 funkcije
Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.
Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
2/2 ventil znači da ima
- 2 priključka
- 2 funkcije
Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom ventil blokira protok u oba smjera.
Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
Funkcija ventila:
ovi ventili koriste se za kontrolu brzine cilindra u jednom smjeru.Protok u supotnom smjeru je slobodan.
Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
