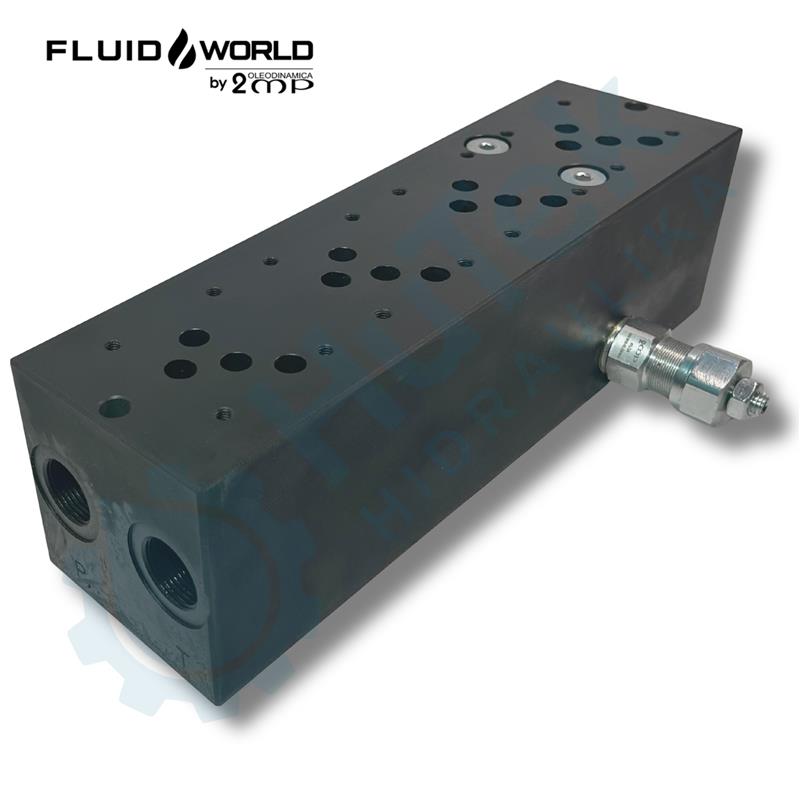

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 4xNG10

NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.

Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C

Funkcija ventila:
Hidraulični ventil automatski prebacuje u drugi smjer nakon što cilindar dođe do krajnjeg položaja.
Protok Q = 80 L/min

Kako spojiti:
Ventil se montira na podnožnu ploče.

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".

Protok Q = 40 L/min
Navoj za ugradnju ventila = 3/4-16 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 70 L/min
Navoj za ugradnju ventila = 7/8-14 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
