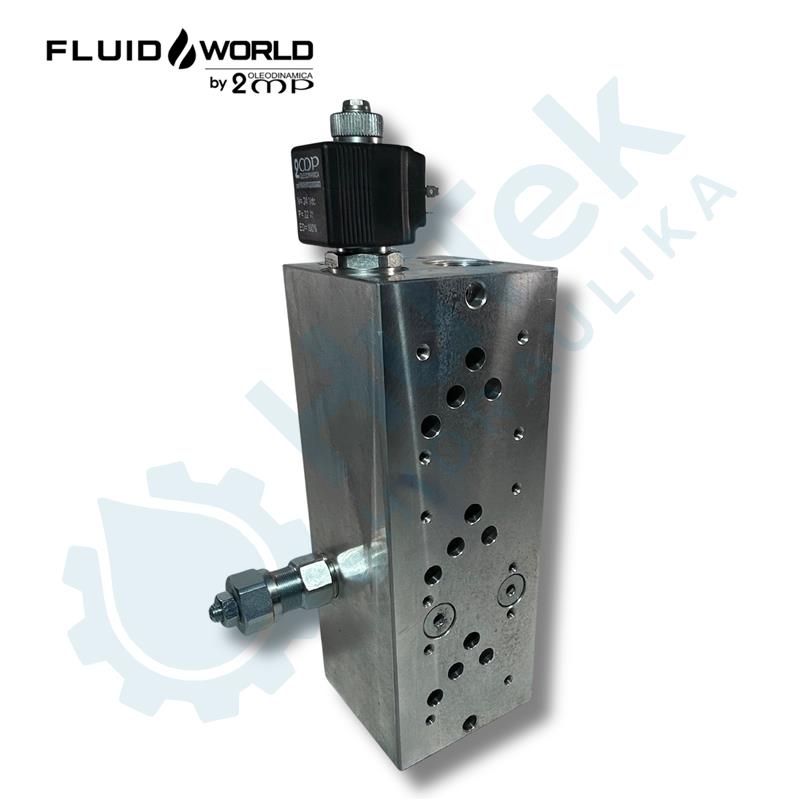

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM 2/2 VENTILOM ZA RASTEREČIVANJE ZA 3xNG10

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Raspon tlaka: 100-350 bar.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".

Protok Q = 40 L/min
Navoj za ugradnju ventila = 3/4-16 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

Materijal: čelik
Radni vodovi (A, B) G3/4" = sa strane
Tlačni vod (P) i povratni vod (T) G3/4" = bočno

Sigurnosni ventil raspon 75-250 bara

Protok Q = 50 L/min
Radni vodovi (A, B) G3/8" = 250 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C

Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
