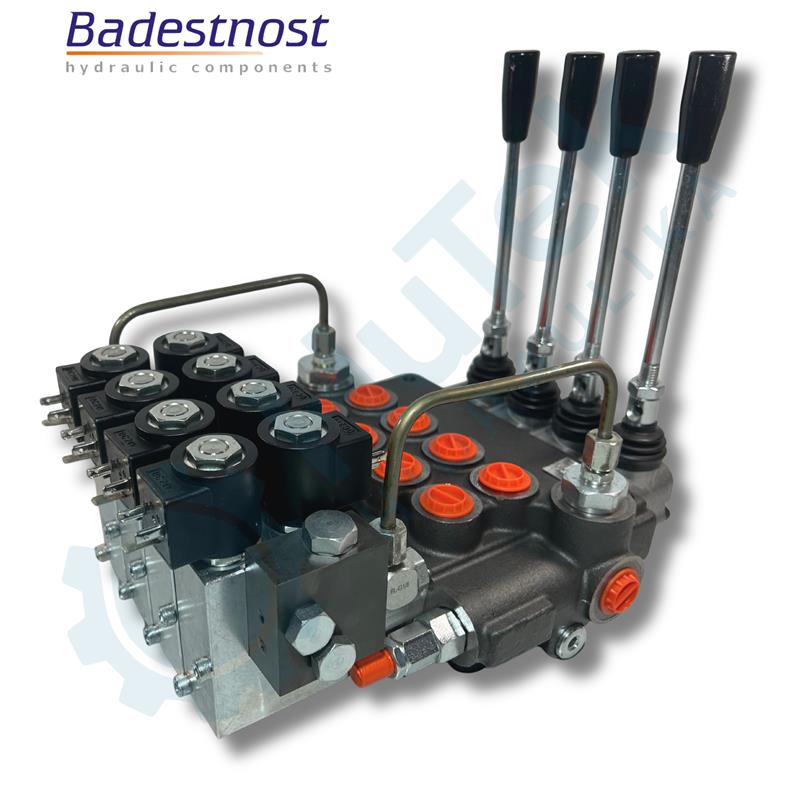

RAZVODNIK MONOBLOK KOMBINIRANI EL.MAG+RUČNI 4XZ80

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom ventil blokira protok u oba smjera.

Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Raspon tlaka: 100-350 bar.

Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.

3/2 razvodnik znači da ima
-3 priključaka
-2 funkcije

Tlačni priključak "P"je bez struje spojen u radni priključak "A", kada se uključi špula tlak se preusmjerava iz priključka "P" u radni priključak "B". Kada špula prestane dobivati napon tlak se vrača u početni položaj "P" u "A".

Protok Q = 80 L/min
Veličina priključaka (P,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C
