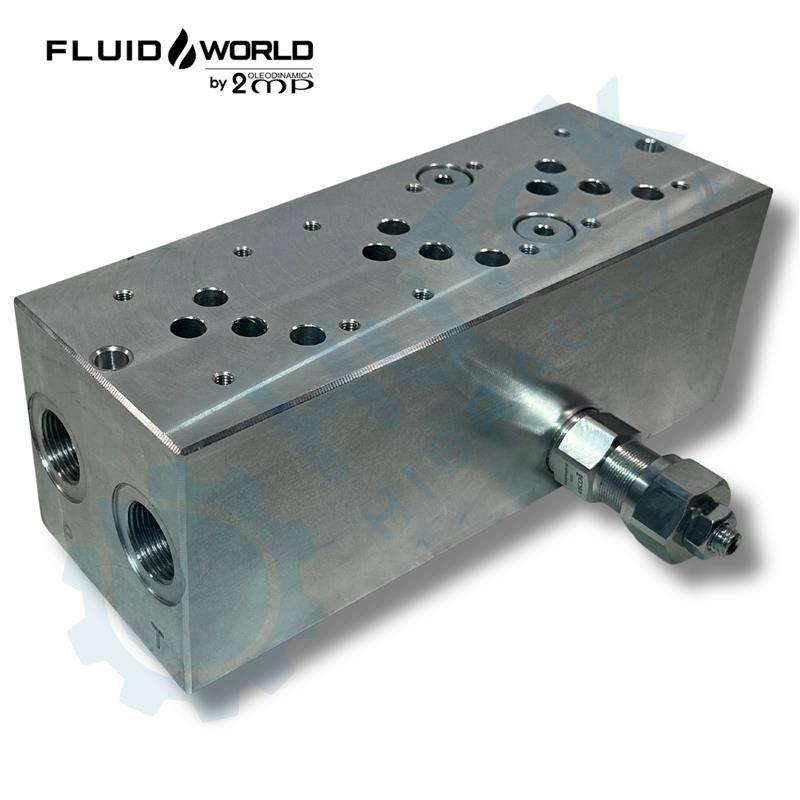

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 3xNG10
Materijal: aluminij
Radni vodovi (A, B) G3/4" = sa strane
Tlačni vod (P) i povratni vod (T) G3/4" = bočno
Sigurnosni ventil raspon 75-250 bara
Slični proizvodi
Materijal: čelik
Radni vodovi (A, B) G3/4" = sa strane
Tlačni vod (P) i povratni vod (T) G3/4" = bočno
Sigurnosni ventil raspon 75-250 bara
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.
6/2 razvodnik znači da ima
-6 priključaka
-2 funkcije
Funkcija ventila je da preusmjerava jedan protok ulja u dva različita hidraulička sistema. To znači da jedan izvor tlaka može napajati dva različita sustava, ali nikad istovremeno.
Protok Q = 50 L/min
Veličina priključaka (P,T,A,B) = G3/8"
Maksimalni radni tlak bez drenaže = 210 bar
Maksimalni radni tlak sa drenažom = 315 bar
Temperatura ulja: -20°C do 80°C
