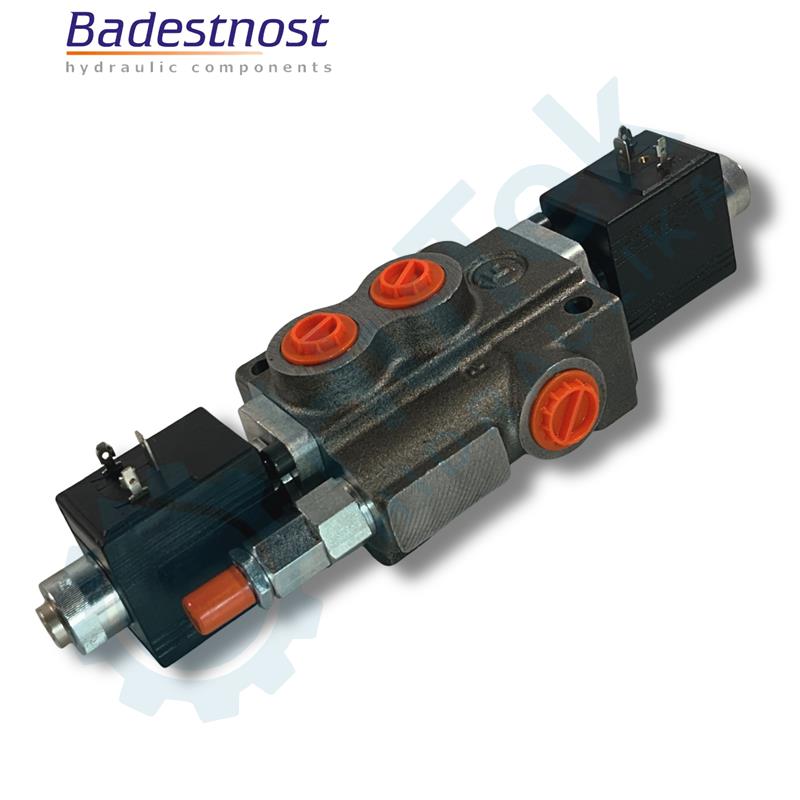

ELEKTROMAGNETNI MONOBLOK RAZVODNIK 1XZ50

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 250 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 50 bar
Temperatura ulja: -40°C do 60°C

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Raspon tlaka: 100-350 bar.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C

Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno

Sigurnosni ventil raspon 100-350 bara
