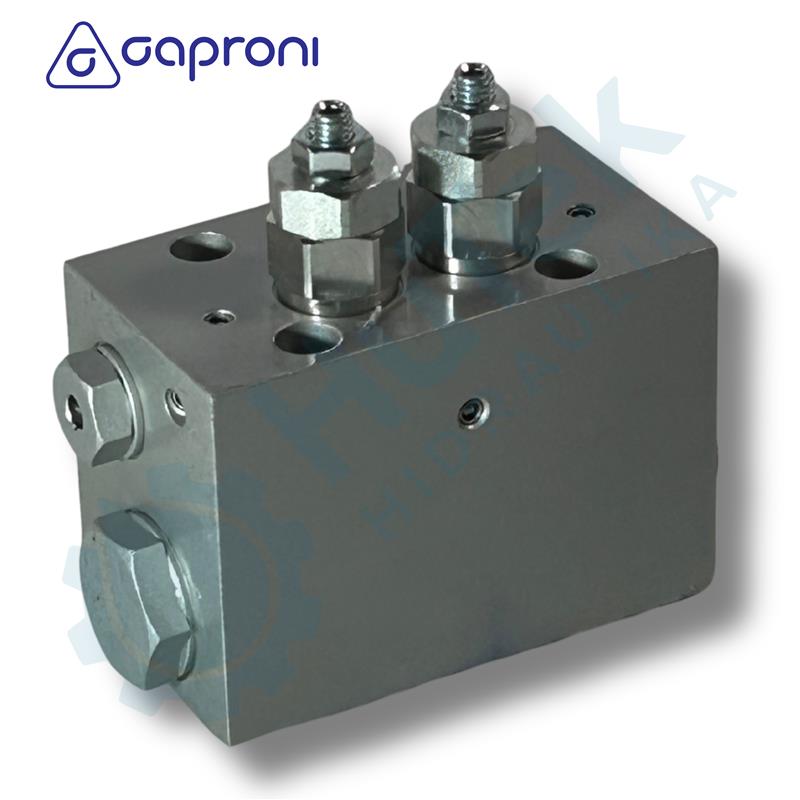

PREKLOPNI VENTIL NG6
Funkcija ventila:
Hidraulični ventil automatski prebacuje u drugi smjer nakon što cilindar dođe do krajnjeg položaja.
Protok Q = 30 L/min
Kako spojiti:
Ventil se montira na podnožnu ploče.
Slični proizvodi
2/2 ventil znači da ima
- 2 priključka
- 2 funkcije
Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".
Protok Q = 70 L/min
Navoj za ugradnju ventila = 7/8-1 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno
Sigurnosni ventil raspon 100-350 bara
6/2 razvodnik znači da ima
-6 priključaka
-2 funkcije
Funkcija ventila je da preusmjerava jedan protok ulja u dva različita hidraulička sistema. To znači da jedan izvor tlaka može napajati dva različita sustava, ali nikad istovremeno.
Protok Q = 50 L/min
Veličina priključaka (P,T,A,B) = G3/8"
Maksimalni radni tlak bez drenaže = 210 bar
Maksimalni radni tlak sa drenažom = 315 bar
Temperatura ulja: -20°C do 80°C
2/2 ventil znači da ima
- 2 priključka
- 2 funkcije
Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".
Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C
