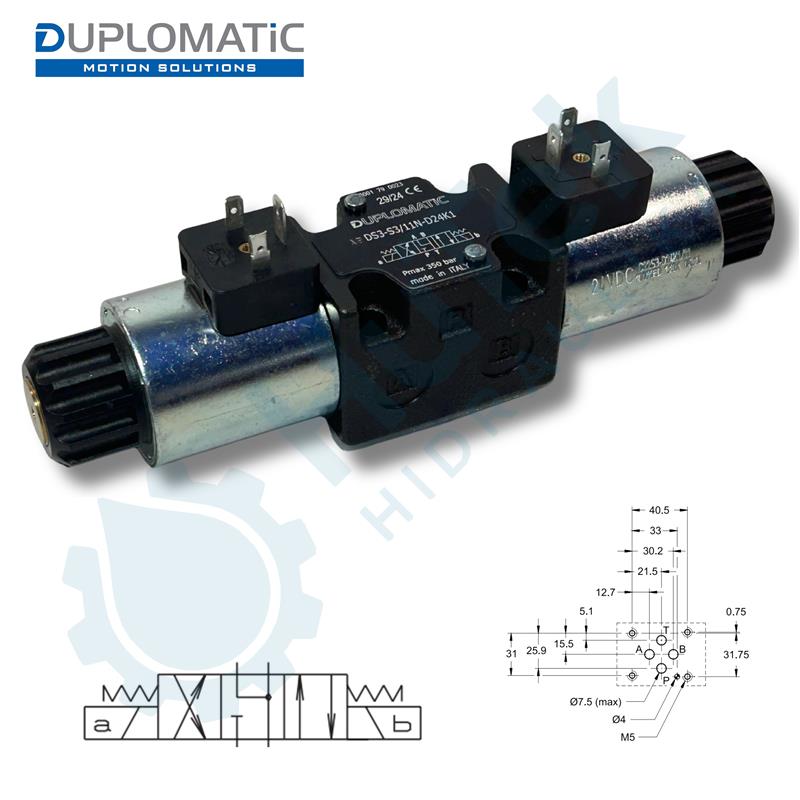

RAZVODNIK NG6, 4/3, P=Z ABT=O
- 12V DC0,00 €
- 24V DC0,00 €
- 110V DC0,00 €
- 220V DC0,00 €
NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.
Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C
Slični proizvodi
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno
Sigurnosni ventil raspon 100-350 bara
Funkcija ventila:
Hidraulični ventil automatski prebacuje u drugi smjer nakon što cilindar dođe do krajnjeg položaja.
Protok Q = 30 L/min
Kako spojiti:
Ventil se montira na podnožnu ploče.
