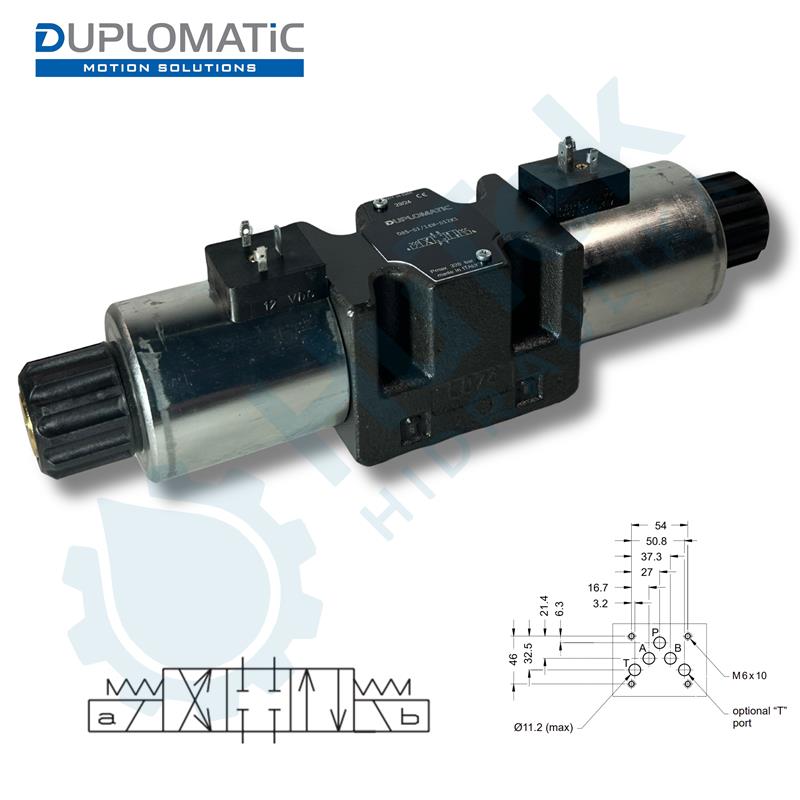

RAZVODNIK NG10 4/3, PTAB=Z
- 12V DC0,00 €
- 24V DC0,00 €
- 110V DC0,00 €
- 220V DC0,00 €
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
Slični proizvodi
Materijal: čelik
Radni vodovi (A, B) G3/8" = sa strane
Tlačni vod (P) i povratni vod (T) G1/2" = bočno
Sigurnosni ventil raspon 100-350 bara
3/2 razvodnik znači da ima
-3 priključaka
-2 funkcije
Tlačni priključak "P"je bez struje spojen u radni priključak "A", kada se uključi špula tlak se preusmjerava iz priključka "P" u radni priključak "B". Kada špula prestane dobivati napon tlak se vrača u početni položaj "P" u "A".
Protok Q = 80 L/min
Veličina priključaka (P,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C
Protok Q = 50 L/min
Radni vodovi (A, B) G3/8" = 250 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C
Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
Funkcija ventila:
Hidraulični ventil automatski prebacuje u drugi smjer nakon što cilindar dođe do krajnjeg položaja.
Protok Q = 80 L/min
Kako spojiti:
Ventil se montira na podnožnu ploče.
