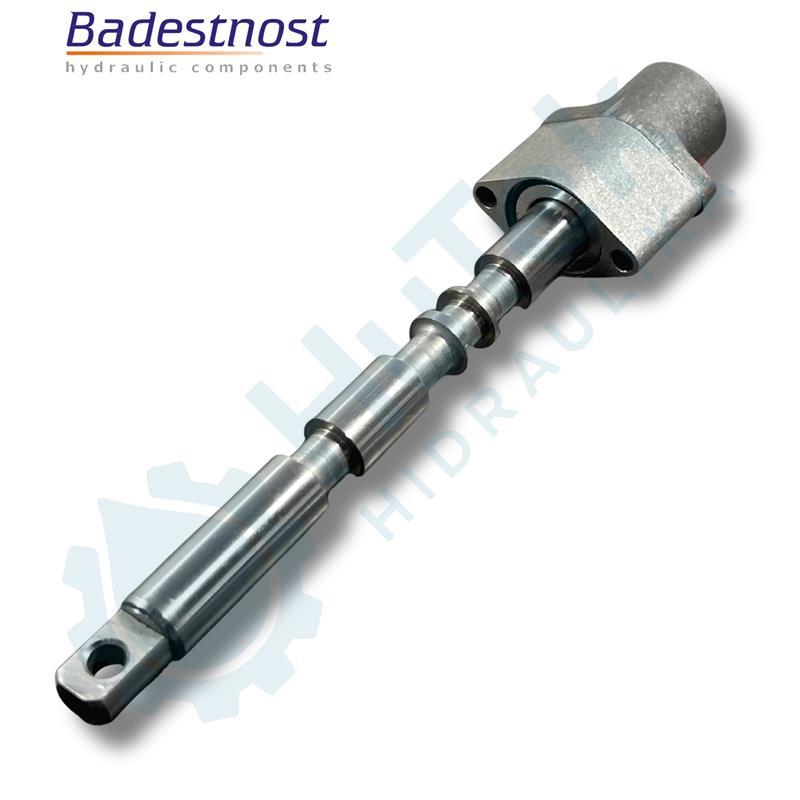

VRETENO SA POZICIJOM ZA RAZVODNIK "US17"

Pozicija služi kao kočnica ručice razvodnika u smjeru "2" sheme sa slike.
Pozicija "1" se vraća oprugom u neutralnu poziciju.

Hidraulični razvodnik za cjepač drva 80 L/min
Dvije brzine radnog hoda - cijepanja
Kad se komandna ručica pusti sjekira staje.
Za povrat aktivirati ručicu u suprotnom smijeru od cijepanja.
Ručica ostaje u položaju dok graničnik ne pritisne gumb na šalici razvodnika i s time sjekira staje.

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 50 bar
Temperatura ulja: -40°C do 60°C
