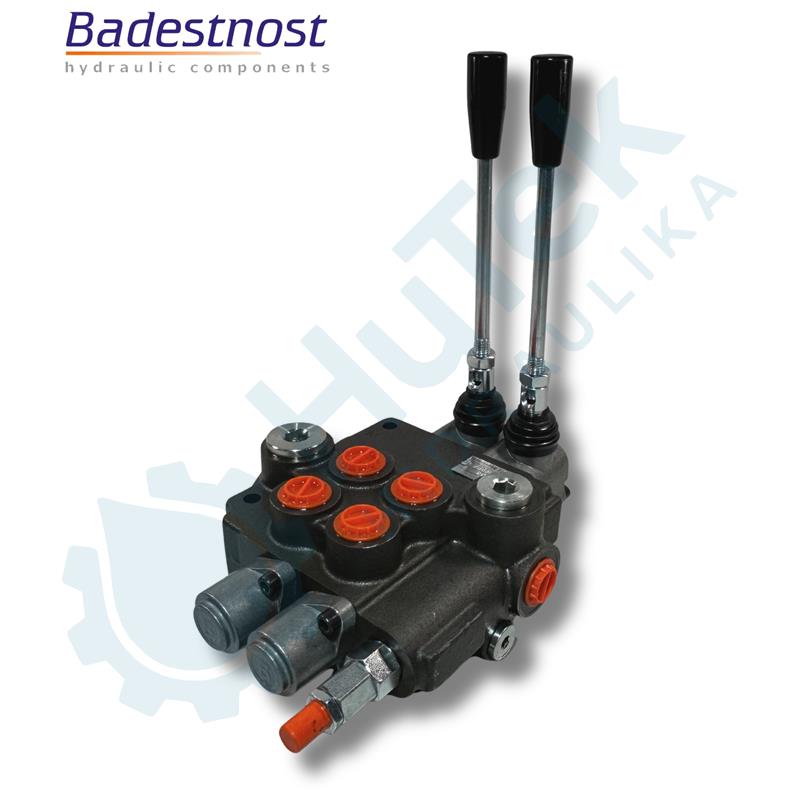

RAZVODNIK Z80, 2-RUČNI
Protok Q = 80 L/min
Radni vodovi (A, B) G3/8" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C
Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
-plivajući položaj cilindra (ralica)
Slični proizvodi
Pozicija služi kao kočnica ručice razvodnika u smjeru "1" sheme sa slike.
Pozicija "2" se vraća oprugom u neutralnu poziciju.
Protok Q = 120 L/min
Radni vodovi (A, B) G3/4" = 300 bar
Tlačni vod (P) G3/4" = 250 bar
Povratni vod (T) G3/4" = 25 bar
Temperatura ulja: -40°C do 60°C
Rotativo razvodnik usmjerava protok pomoću rotirajućeg elementa umjesto kliznih vretena.
Najčešće se koristi za upravljanje hidromotora.
Prednost je proporcionalno doziranje protoka.
Carry over služi da razvodnik "djeli" tlak tako da se može više razvodnika složiti u seriju.
Priključak se ušarafi u "N" vod u razvodnik.
Protok Q = 50 L/min
Radni vodovi (A, B) G3/8" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C
Troručni razvodnik za upravljanje dva jednoradna cilindra sa plivajućom funkcijom i jednim dvoradnim cilindrom.
