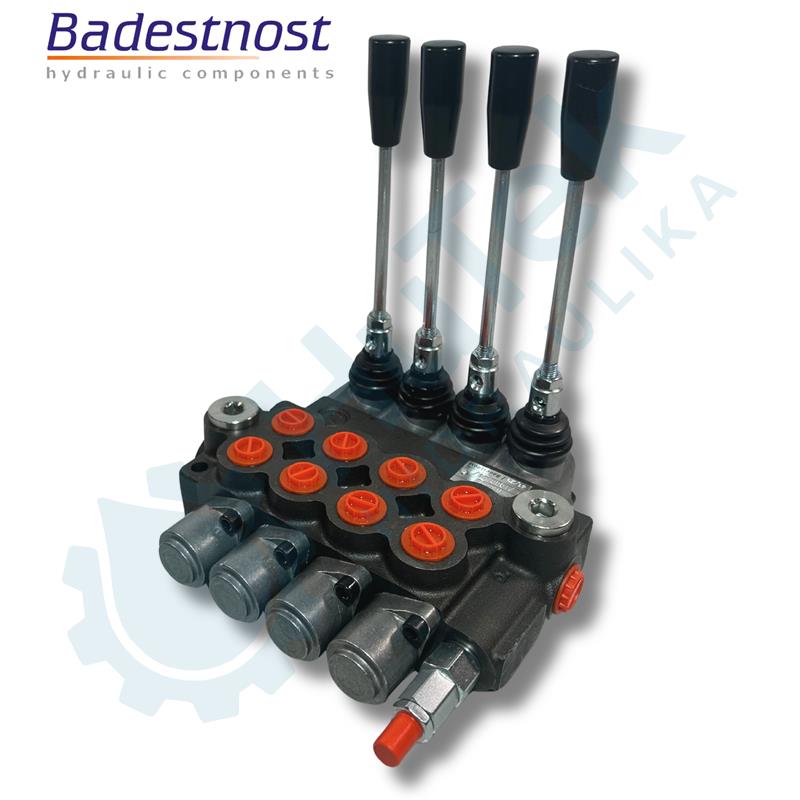

RAZVODNIK Z50, 4-RUČNI

Protok Q = 80 L/min
Radni vodovi (A, B) G3/8" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C

Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
-plivajući položaj cilindra (ralica)

Hidraulični razvodnik za cjepač drva 80 L/min
Dvije brzine radnog hoda - cjepanja
Hidraulično isključivanje.
Kad se komandna ručica pusti sjekira staje.
Za povrat aktivirati ručicu u suprotnom smijeru od cijepanja.
Ručica ostaje u položaju dok se ne postigne namješteni pritisak i s time sjekira staje.

Protok Q = 80 L/min
Radni vodovi (A, B) G1/2" = 300 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G3/4" = 10 bar
Temperatura ulja: -40°C do 60°C

Carry over služi da razvodnik "djeli" tlak tako da se može više razvodnika složiti u seriju.

Priključak se ušarafi u "N" vod u razvodnik.

Pozicija služi kao kočnica ručice razvodnika u smjeru "1" sheme sa slike.
Pozicija "2" se vraća oprugom u neutralnu poziciju.
