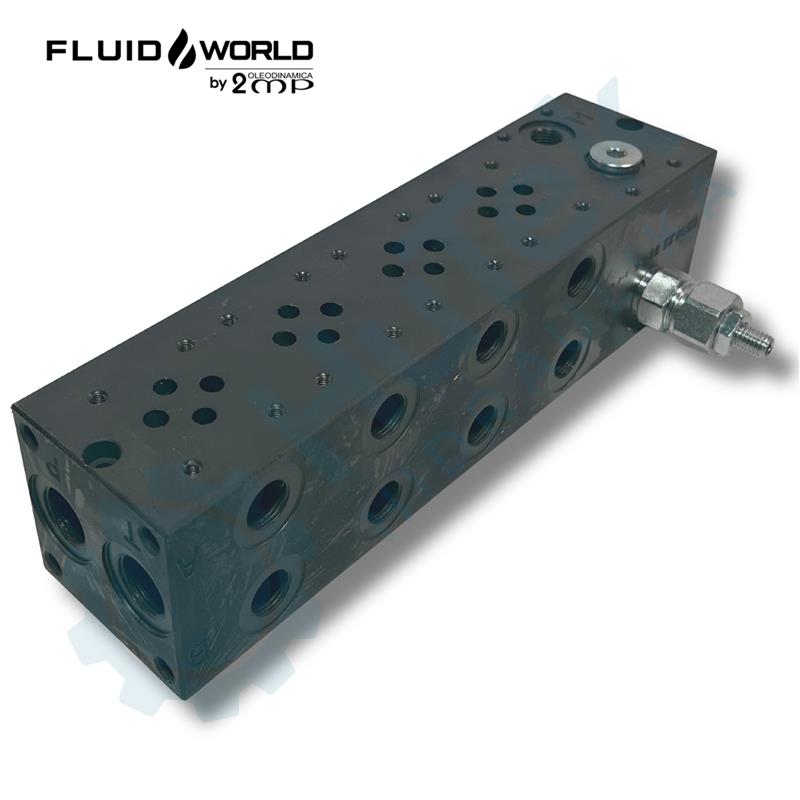

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 4xNG6

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.

Raspon tlaka: 100-350 bar.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

6/2 razvodnik znači da ima
-6 priključaka
-2 funkcije

Funkcija ventila je da preusmjerava jedan protok ulja u dva različita hidraulička sistema. To znači da jedan izvor tlaka može napajati dva različita sustava, ali nikad istovremeno.

Protok Q = 50 L/min
Veličina priključaka (P,T,A,B) = G3/8"
Maksimalni radni tlak bez drenaže = 210 bar
Maksimalni radni tlak sa drenažom = 315 bar
Temperatura ulja: -20°C do 80°C

Materijal: čelik
Radni vodovi (A, B) G3/4" = sa strane
Tlačni vod (P) i povratni vod (T) G3/4" = bočno

Sigurnosni ventil raspon 75-250 bara
