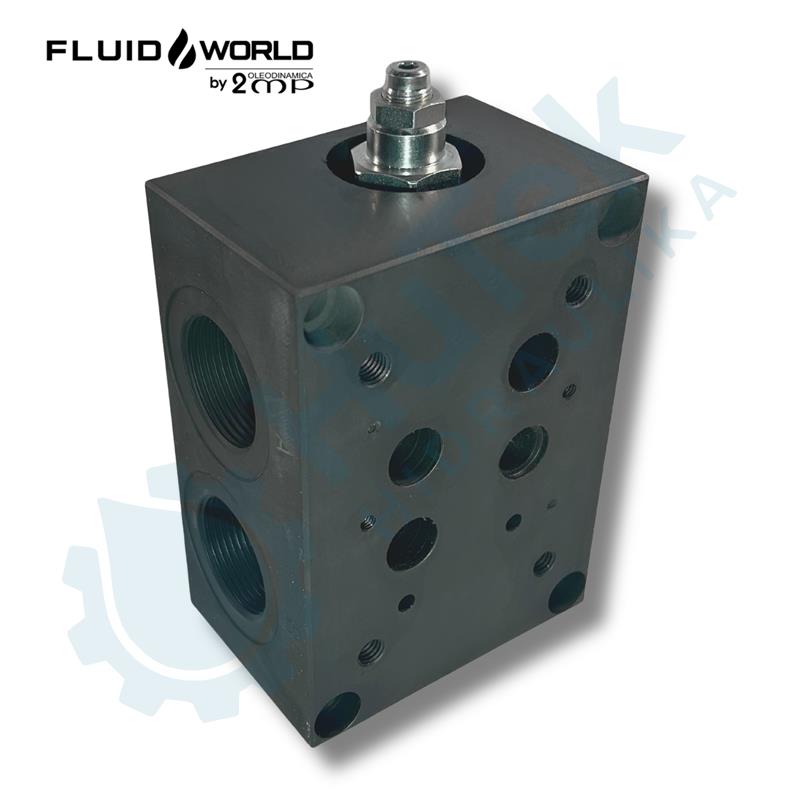

PODLOŽNA PLOČA NG16 SA SIG.10-245BAR G1.1/4" ABPT=BOK

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno otvoren.Protok bez napona je slobodan u oba smjera. Kada ventil dobije napon ventil se zatvori i blokira protok iz pozicije "2" u poziciju "1", protok iz pozicije "1" u poziciju "2" je slobodan.

Protok Q = 70 L/min
Navoj za ugradnju ventila = 7/8-14 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

Funkcija ventila:
ovi ventili koriste se za kontrolu brzine cilindra u jednom smjeru.Protok u supotnom smjeru je slobodan.

Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom ventil blokira protok u oba smjera.

Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

3/2 razvodnik znači da ima
-3 priključaka
-2 funkcije

Tlačni priključak "P"je bez struje spojen u radni priključak "A", kada se uključi špula tlak se preusmjerava iz priključka "P" u radni priključak "B". Kada špula prestane dobivati napon tlak se vrača u početni položaj "P" u "A".

Protok Q = 80 L/min
Veličina priključaka (P,A,B) = G1/2"
Maksimalni radni tlak = 210 BARA
Temperatura ulja: -20°C do 80°C
