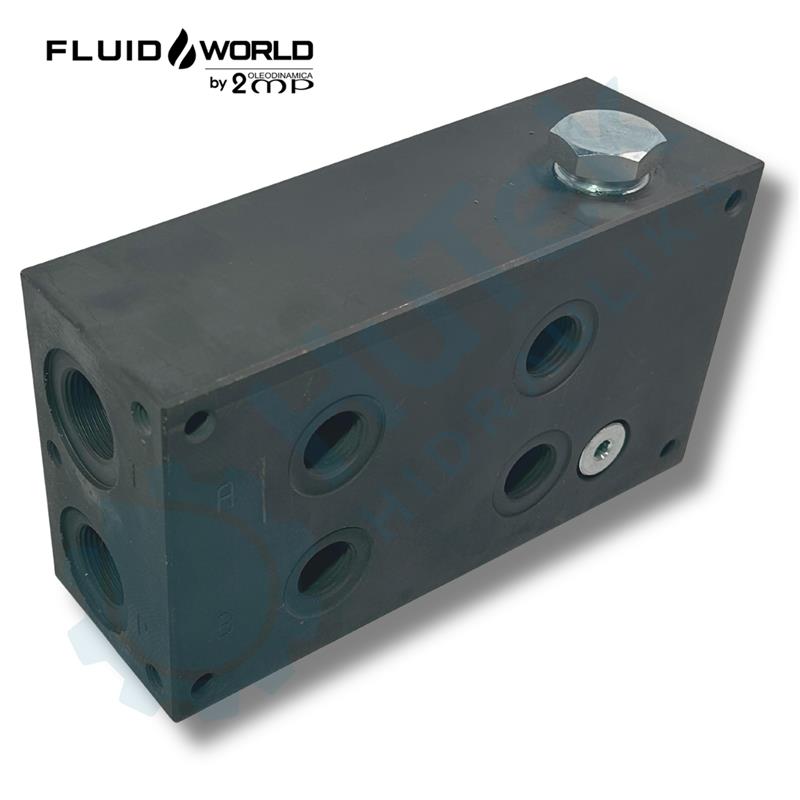

PODLOŽNA PLOČA ZA 2xNG10

NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.

Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C

2/2 ventil znači da ima
- 2 priključka
- 2 funkcije

Funkcija ventila:
funkcionira kao slavina. Ventil je normalno zatvoren. Kada ventil dobije napon otvara se i protok je slobodan u oba smjera. Kada ventil nije pod naponom funkcionira kao nepovratni ventil gdje je protok slobodan iz pozicije "1" prema poziciji "2", ali je blokiran iz pozicije "2" prema poziciji "1".

Protok Q = 140 L/min
Navoj za ugradnju ventila = 1 1/6-12 UNF
Maksimalni radni tlak = 350 bara
Temperatura ulja: -30°C do 110°C

NG6(CETOP 3) ventili su modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanosti.

Protok Q = 70 L/min
Maksimalni radni tlak (P,A,B)= 350 bar
Maksimalni tlak u povratu (T)=160 bar
Temperatura ulja: -20°C do 80°C

Protok Q = 50 L/min
Radni vodovi (A, B) G3/8" = 250 bar
Tlačni vod (P) G1/2" = 250 bar
Povratni vod (T) G1/2" = 50 bar
Temperatura ulja: -40°C do 60°C

Mogućnost prerade za upravljanje:
-hidromotora
-jednoradnog cilindra
